Boîte de distribution optique intérieure à 8 ports

Spring Optical Communication est l’un des plus grands et des meilleurs fabricants et fournisseurs de boîtes de distribution optique intérieures à 8 ports avec une riche expérience. Bienvenue pour acheter nos produits de haute qualité ou vendre en gros notre boîtier de distribution optique intérieur personnalisé à 8 ports en stock avec notre usine. Un échantillon gratuit est également disponible si nécessaire.

Présentation du produit

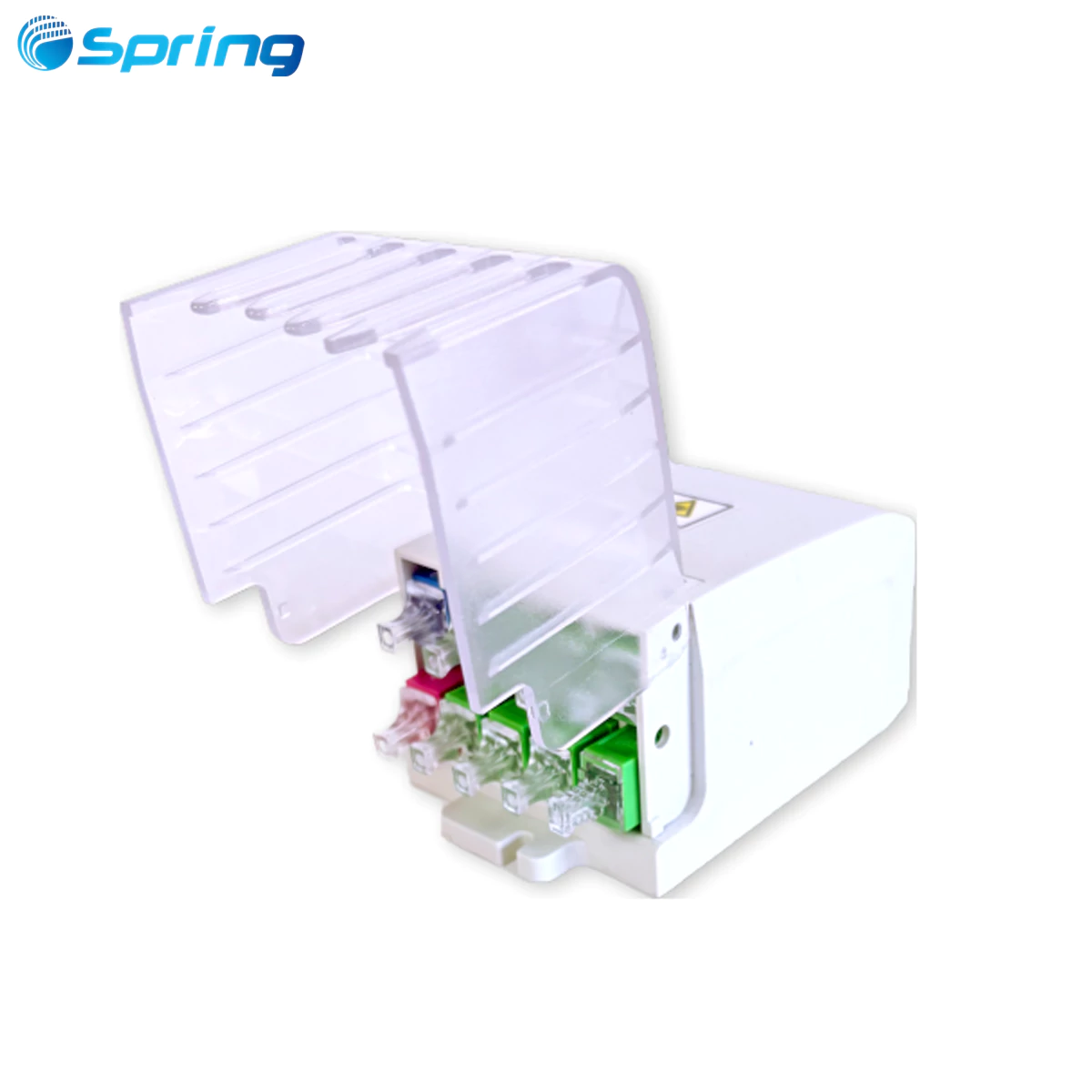

LeBoîte de distribution optique intérieure à 8 portsde Spring Optical est un boîtier compact-monté au mur, conçu pour une terminaison et une distribution fiables de la fibre dans les environnements intérieurs FTTH et FTTx. Sur les marchés hispanophones- (en particulier en Espagne et en Amérique latine, où les déploiements FTTH sont répandus), ce produit est communément appeléBoîte de distribution optique(souvent abrégé en CDO ou similaire dans la documentation technique et les catalogues fournisseurs). Conçu spécifiquement pour les entrées de bâtiments, les points de distribution au sol, les-unités d'habitation (MDU), les bureaux et les espaces intérieurs contrôlés, ceboîtier mural à fibre optique-permet une gestion organisée des câbles de dérivation pré-connectorisés (généralement SC/APC) tout en maintenant un rayon de courbure approprié et en protégeant les connexions de la poussière et des contraintes mécaniques.

Les principales fonctionnalités d'installation incluent une porta ganancia dédiée (support de stockage lâche) pour les boucles de réserve de fibre entrantes, des ports à code couleur (rouge pour l'entrée/l'alimentation, le bleu pour les sorties/les chutes utilisateur) et un couvercle transparent amovible qui augmente l'espace interne utilisable d'environ 40 % lorsque l'espace est limité. Les protections latérales scellent les ouvertures après le retrait du couvercle, garantissant un acheminement ordonné des câbles et une protection de base contre la poussière adaptée aux applications intérieures.

Les équipes d'installation qualifiées bénéficient d'un montage simple à l'aide d'outils standard, d'un positionnement à niveau du support mou en premier, suivi d'une fixation sécurisée sur des surfaces en bois, en métal ou en maçonnerie avec des ancrages appropriés (tels que des tarugos pour les murs en béton). La conception prend en charge un déploiement rapide dans les réseaux FTTH du dernier-mile, offrant une faible perte d'insertion, des performances de perte de retour élevées et un accès de maintenance simplifié.

Principales fonctionnalités

·Boîtier de distribution optique intérieur à 8 portsoptimisé pour les-points de terminaison FTTH intérieurs fixés au mur.

·Prend en charge jusqu'à 8 câbles de dérivation SC/APC pré-connectorisés pour les connexions d'abonnés-plug and-play.

·Support de stockage de mou de porta ganancia arrière intégré pour une gestion contrôlée de la longueur de réserve de fibre entrante.

·Ports à code couleur- : entrée rouge pour le câble d'alimentation, sorties bleues pour la distribution aux-utilisateurs finaux.

·Option de couvercle transparent amovible pour gagner environ 40 % d'espace interne supplémentaire dans les installations contraintes.

·Les protections d'étanchéité latérales maintiennent une entrée/sortie de câble propre et réduisent la pénétration de poussière.

·Compatible avec les outils d'installation de télécommunications standard pour un travail sur le terrain efficace et reproductible.

Variantes de produits

Modèle standard à 8 -ports avec-adaptateurs SC/APC préinstallés ou raccordables sur site.

Configurations prenant en charge l'intégration d'un répartiteur PLC 1 × 4 ou 1 × 8.

Options personnalisées : connecteurs LC, polissage UPC, ports d'entrée supplémentaires, variantes d'indice IP amélioré.

Applications du boîtier de distribution optique intérieur à 8 ports

LeBoîte de distribution optique intérieure à 8 portsest parfaitement adapté aux points de déploiement FTTH intérieurs tels que les colonnes montantes d'immeubles d'appartements, les armoires de distribution au sol, les entrées de bâtiments commerciaux, les hôtels et les réseaux de campus. Dans des régions comme l'Espagne et l'Amérique latine, où le produit est fréquemment spécifié commeBoîte de distribution optique, il sert de boîtier de transition et de terminaison efficace entre les câbles d'alimentation et les câbles de dérivation d'abonné, offrant ainsi une gestion sécurisée de la fibre dans des emplacements intérieurs à espace limité.

Architecture de réseau typique avec le boîtier de distribution optique intérieur à 8 ports

Dans les déploiements ODN basés sur PON-, leBoîte de distribution optique intérieure à 8 portsest généralement installé aux points de distribution secondaires à l’intérieur des bâtiments. Le câble d'alimentation entre par l'orifice d'entrée rouge, avec la longueur excédentaire soigneusement enroulée sur le support de stockage de mou arrière pour garantir la conformité du rayon de courbure minimum (supérieur ou égal à 30 mm dynamique/supérieur ou égal à 15 mm statique). Le patch interne ou l'épissage par fusion (si nécessaire) achemine le signal vers les adaptateurs de sortie. Les câbles de dérivation d'abonné se connectent directement aux ports bleus sans stockage interne, sortant par des ports scellés pour minimiser l'encombrement et maintenir un routage propre.

Avantages du produit

LeBoîte de distribution optique intérieure à 8 portsoffre une bonne évolutivité pour la croissance du nombre d'abonnés, prenant en charge 8 connexions avec un potentiel d'expansion basée sur un répartiteur-. Sa disposition compacte et à haute densité-optimise l'espace utilisable dans les contremarches et les placards intérieurs. L'installation est efficace et reproductible grâce au support lâche préconfiguré, aux ports à code couleur et à la compatibilité des outils standard, réduisant ainsi le temps de déploiement pour les équipes sur le terrain. La fiabilité à long terme-est assurée par des matériaux durables, une large tolérance de température et une gestion sécurisée des câbles qui protège les fibres des contraintes et de la contamination.

FAQ

Q1 : Quel est l'indice de protection de ce boîtier de distribution optique intérieur à 8 ports ?

R : IP54 pour une résistance de base à la poussière et aux éclaboussures en intérieur ; des variantes avec un indice IP plus élevé-sont disponibles pour les emplacements semi-exposés.

Q2 : Le boîtier prend-il en charge les répartiteurs optiques ?

R : Oui, il peut accueillir un répartiteur PLC 1×8 pour la distribution passive dans les réseaux FTTH.

Q3 : Quel type de connecteur est standard ?

R : SC/APC est la norme pour la réflexion dans le bas du dos-dans les systèmes PON ; Les versions UPC sont disponibles sur demande.

Q4 : Comment le relâchement de la fibre est-il géré ?

R : Le mou du chargeur entrant est stocké sur le support de porta ganancia arrière ; Les câbles de dérivation sortants se connectent directement sans enroulement interne.

Q5 : Quelles mesures de sécurité sont requises lors de l'installation ?

R : Utilisez des lunettes de protection lors de la manipulation de fibres actives, assurez-vous que le personnel qualifié effectue le travail et respectez les réglementations de sécurité locales.

Q6 : Le boîtier est-il adapté à une utilisation en extérieur ?

R : Non, ce modèle est optimisé pour les environnements intérieurs ; les applications extérieures nécessitent des variantes classées IP65/IP67.

Présentation du fabricant

Spring Optical est spécialisé dans les solutions de connectivité passive par fibre optique pour les réseaux FTTH et d'entreprise. Avec des installations de production axées sur les boîtiers, les connecteurs, les câbles et les assemblages, la société offre une qualité constante et soutient les opérateurs de télécommunications mondiaux, les FAI et les distributeurs via des services ODM/OEM. Tous les produits sont soumis à des tests rigoureux pour répondre aux normes internationales.

Emballage et transport

Chaque unité est emballée individuellement dans une boîte intérieure de protection avec des inserts en mousse pour éviter tout dommage lors de la manipulation. Le contenu comprend le boîtier de distribution, le support de porta ganancia, les mini vis de fixation, les chevilles murales (le cas échéant) et les instructions d'installation.

Les cartons extérieurs sont constitués d'un matériau ondulé robuste avec des doublures-résistantes à l'humidité. Les étiquettes incluent le numéro de modèle, la quantité, les avertissements « Fragile – Équipement optique » et les informations de traçabilité des lots.

Recommandations de stockage :Conserver dans un entrepôt sec et ventilé entre -10 degrés et +40 degrés. Évitez la lumière directe du soleil, les produits chimiques et les vibrations excessives. Ne dépassez pas la hauteur d’empilage recommandée pour éviter toute déformation.

Transport:Utilisez des véhicules couverts pour vous protéger de la pluie et de la poussière. Manipulez-le avec précaution pour éviter les chocs. Les expéditions internationales sont conformes aux réglementations IATA/IMO pour les équipements de télécommunications non-dangereux. Palettisez pour un chargement sécurisé des conteneurs.

Pour obtenir des fiches techniques détaillées, une vérification de compatibilité ou des conseils de configuration-spécifiques à un projet, veuillez contacter l'équipe technique Spring Optical avec vos exigences réseau. Nous sommes prêts à discuter des détails du déploiement avec les ingénieurs et planificateurs des télécommunications.

Guide d'installation étape par étape-par-

Étape 1Mesurez et marquez la position de montage sur le mur à l'aide d'un ruban à mesurer, d'un niveau et d'un marqueur. Déterminez la hauteur appropriée (généralement 1,5 à 2,5 m pour l'accessibilité et la sécurité). Marquez les trous de fixation de l'accessoire support de gain, en vous assurant que la position permet une installation de niveau.

Étape 2Placez leaccessoire de support de gain(porta ganancia / support de rangement détendu) sur le mur, en veillant à ce qu'il soit parfaitement de niveau. Installez ensuite les vis de fixation dans le mur, en fixant l'accessoire en utilisant uniquement des vis si la surface est en bois ou en métal, ou utilisez des chevilles/ancrages muraux (tarugos) pour les murs en maçonnerie/béton. Utiliser un foret en carbure/tungstène (widia) de 6 mm ou 4 mm selon le type de trou souhaité. Montez leCDO(Boîtier de Distribution Optique) sur l'accessoire de gain et fixez-le à l'aide des mini vis de fixation prévues à cet effet. Pour installer la vis inférieure, soulevez le couvercle de protection.

Étape 3Une fois l'installation terminée, commencez à installer le câble pré-connectorisé. Placez l'excédent de fibre (gain/slack) dans l'accessoire arrière. Après avoir terminé cette étape, procédez à l'installation : soulevez le couvercle et connectez le câble fibre entrant (ou le câble d'alimentation) auROUGEport. Le câble sortantne stocke aucun jeuà l'intérieur du CDO ; il doit être connecté directement auBLEUconnecteur. Après la connexion, fermez le couvercle.

Étape 4Si nécessaire en raison demanque d'espace, retirez le couvercle transparent. Cela fournira environ 40 % d’espace utilisable en plus à l’intérieur de la boîte. Installez ensuite les protections latérales pour sceller les ouvertures du boîtier.

étiquette à chaud: boîte de distribution optique intérieure à 8 ports

Spécifications techniques
