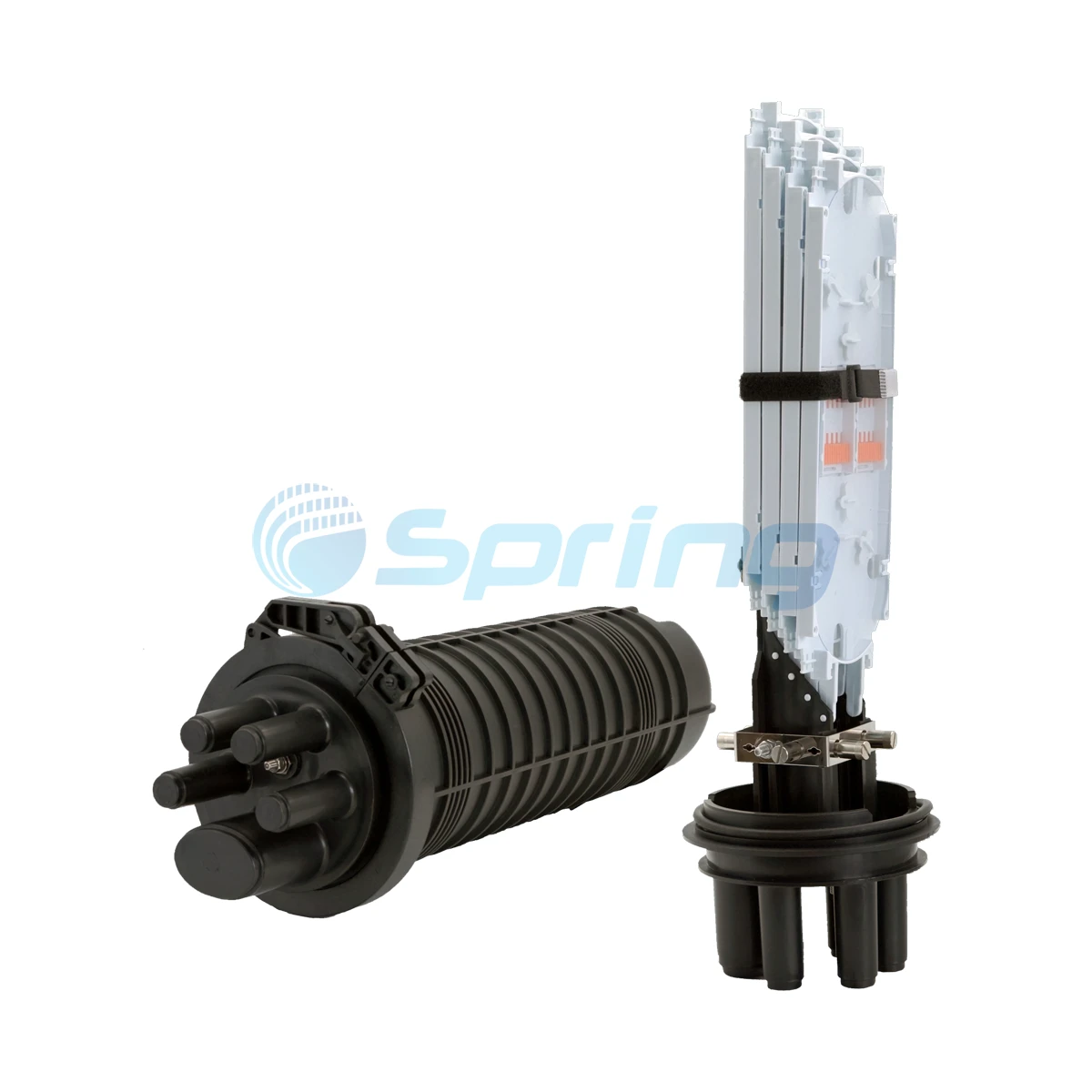

96 cœurs / 144 cœurs Fermeture du dôme

II . fonctionnalités

· Tous les indicateurs de performance répondent aux dernières normes nationales .

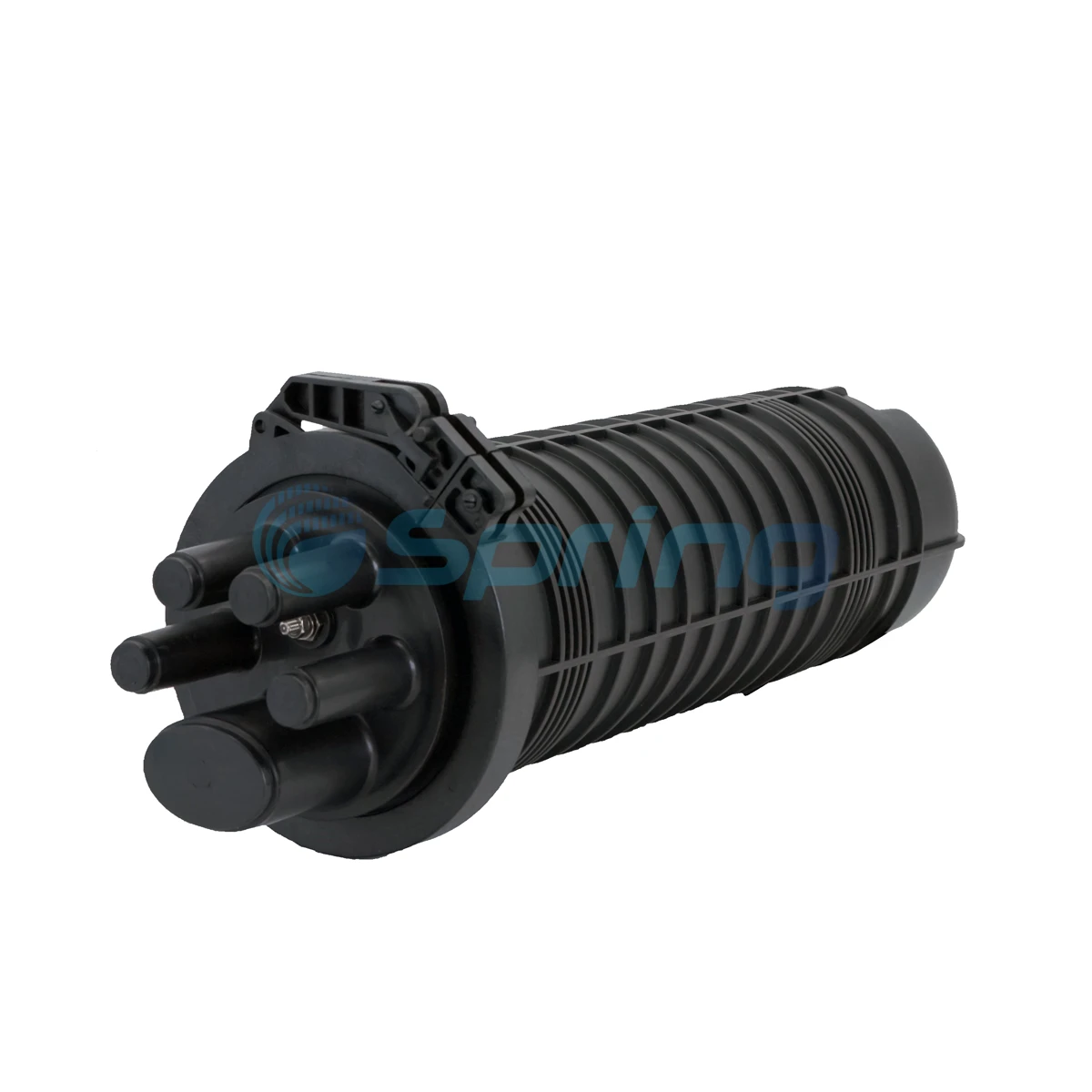

· La coque extérieure est fabriquée à partir de plastiques d'ingénierie à haute résistance .

· Les caractéristiques incluent une résistance légère, une résistance mécanique élevée, un anti-âge, une forte résistance à la corrosion, une protection contre la foudre et une longue durée de vie à service .

· Équipé de 4 ports de câbles circulaires et 1 port ovale . Le port ovale est pour la boucle de câble .

· Convient pour les installations de poteau, de mur et de clandestinement avec d'excellentes performances d'étanchéité .

· Les plateaux d'épissage empilés fournissent une configuration de noyau de fibre flexible .

· Le dispositif de mise à la terre d'isolation indépendante garantit une opération sûre et facile .

· Configuration flexible des fibres optiques, expansion et mise à la terre des câbles .

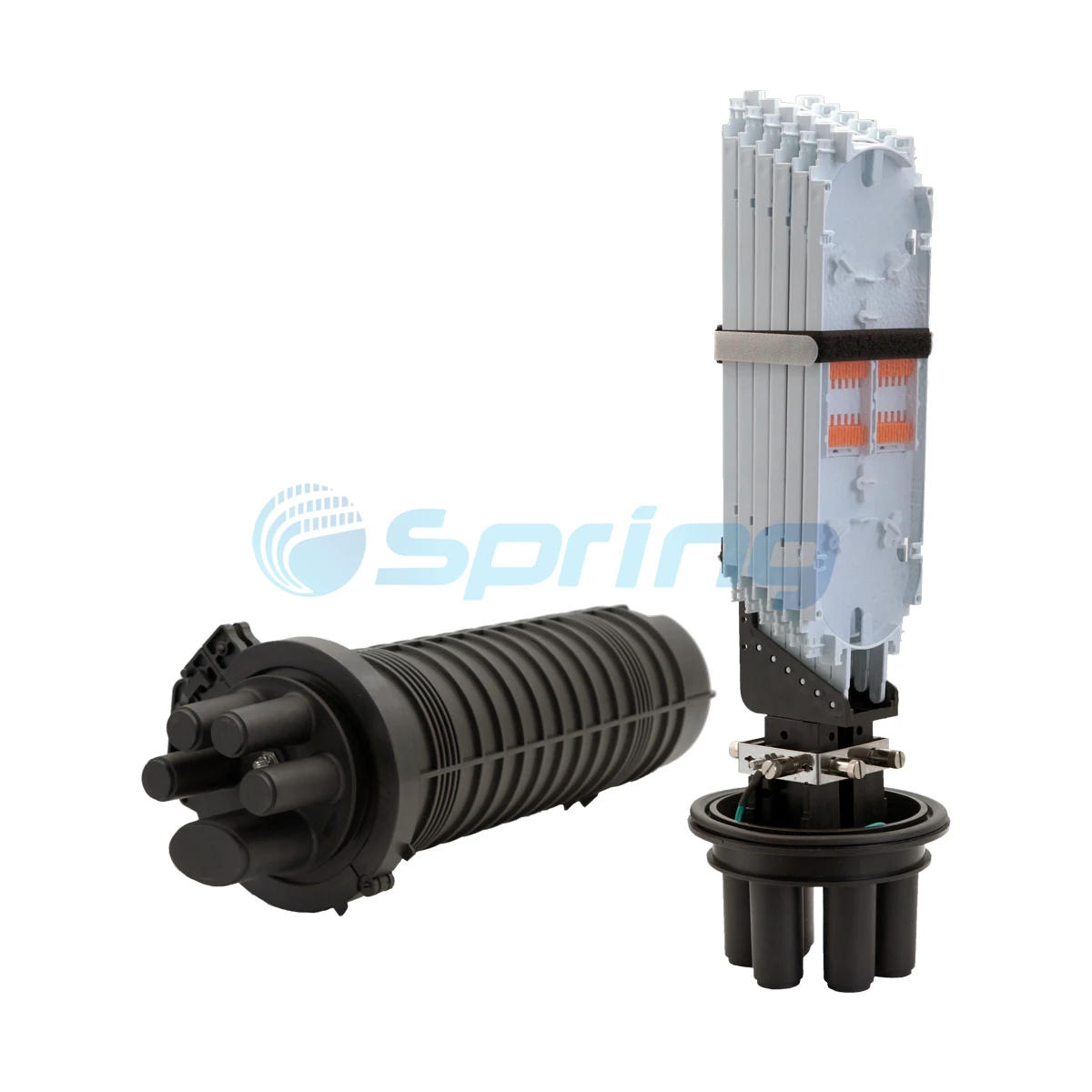

· Deux types de bases sont disponibles pour différentes tailles de câbles .

IIL . Index technique

·Fiber radius of curvature: >40 mm

· Perte optique supplémentaire:<0.01dB

· Plage de température: -20 degré à +60 degré

·Anti-lateral pressure: >2000n / 10 cm

·Shock resistance: >20N·m

· Niveau de protection: IP68

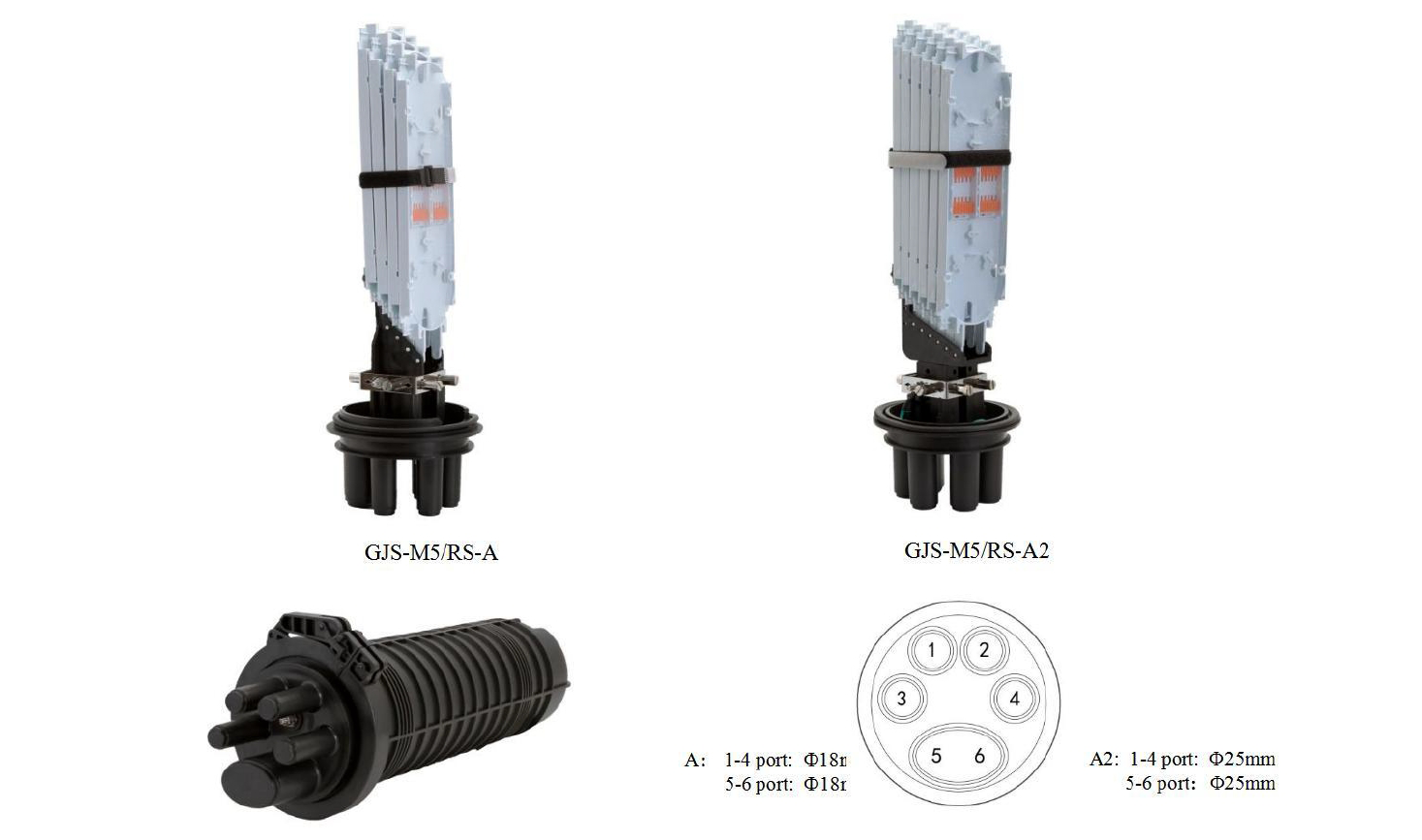

IV . Spécification

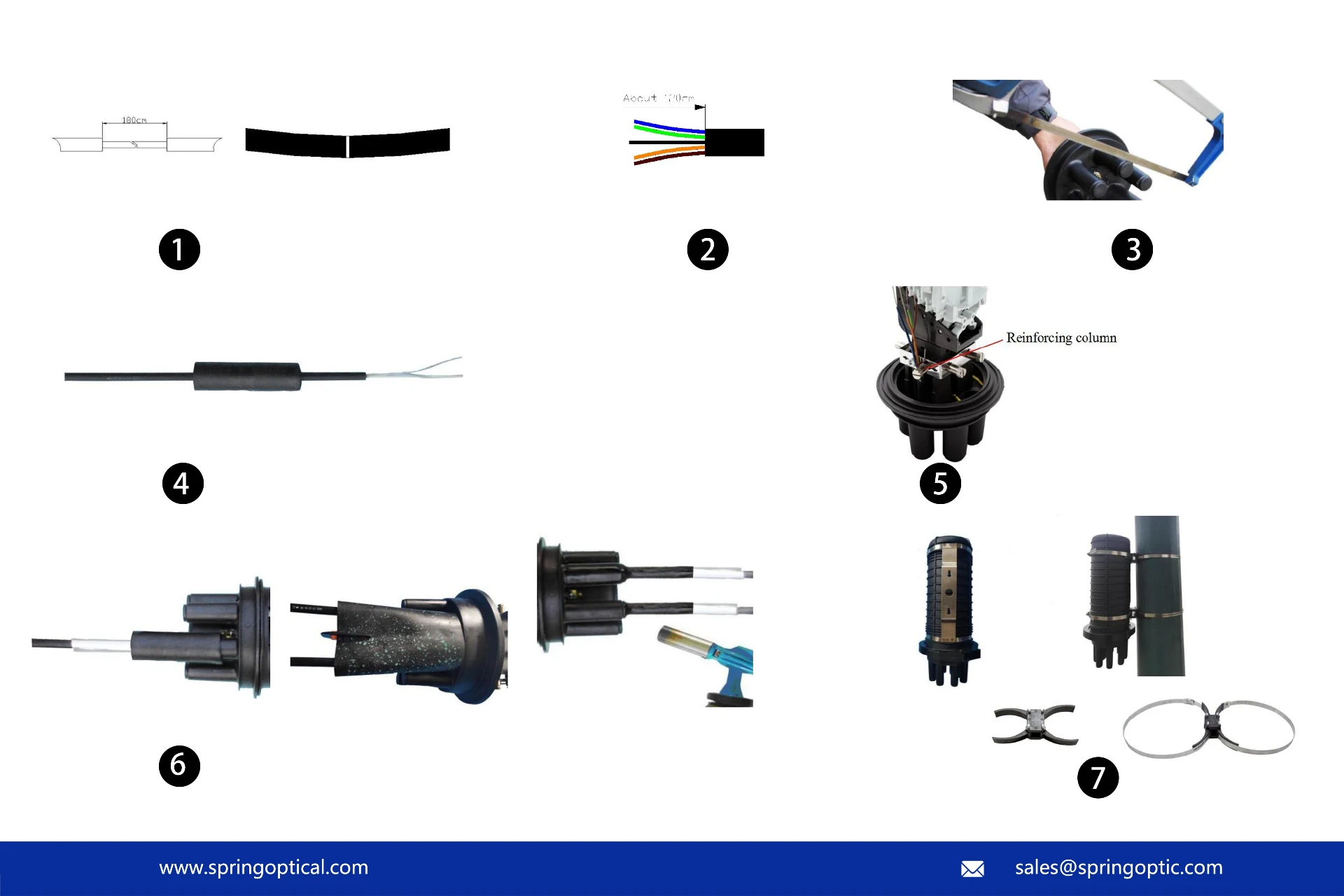

V . Installation

1. Dépouchage des câbles optiques:
Boucle à travers le câble (câble ininterrompu): Marquez le point de coupure de la gaine, bande d'environ 180 cm ou selon les exigences pertinentes

Câble cassé: décollez une paire de câbles optiques à connecter, retirez la couche de protection du câble de la marque, décollez 120 cm de gaine et maintenez l'intégrité interne

2. Ouvrez le port: Selon l'exigence, utilisez une scie pour couper le port de câble .
3. Mettez le tube de thermosnable sur le câble pelé et introduisez-le dans la fermeture .

4. Une fois que le câble optique entre dans la case, verrouillez-le avec une pince de tuyau, fixez la colonne renforcée avec un presseur et introduisez les câbles amarrés dans le plateau d'épissage pour l'épissage
5. Enveloppez la jonction entre le câble optique et le tube thermique avec du papier d'aluminium pour éviter de surchauffer et d'endommager le câble . chauffer le câble avec une torche jusqu'à ce que le tube de rétrécissement thermique soit complètement fixé au port ovale, séparez le tube de division).
6. Installation de la couverture: Une fois l'opération terminée, placez un anneau d'étanchéité dans la rainure de la base, mettez le couvercle et verrouillez-les avec une pince en plastique .
7. opération de montage mural et pôle:
Montage mural: Verrouillez bien la boîte avec le cerceau, et enfin le connecter au mur avec des boulons d'extension .

Montage des poteaux: Utilisez un connecteur de poteau pour connecter le corps de la boîte au corps de la colonne avec un cerceau

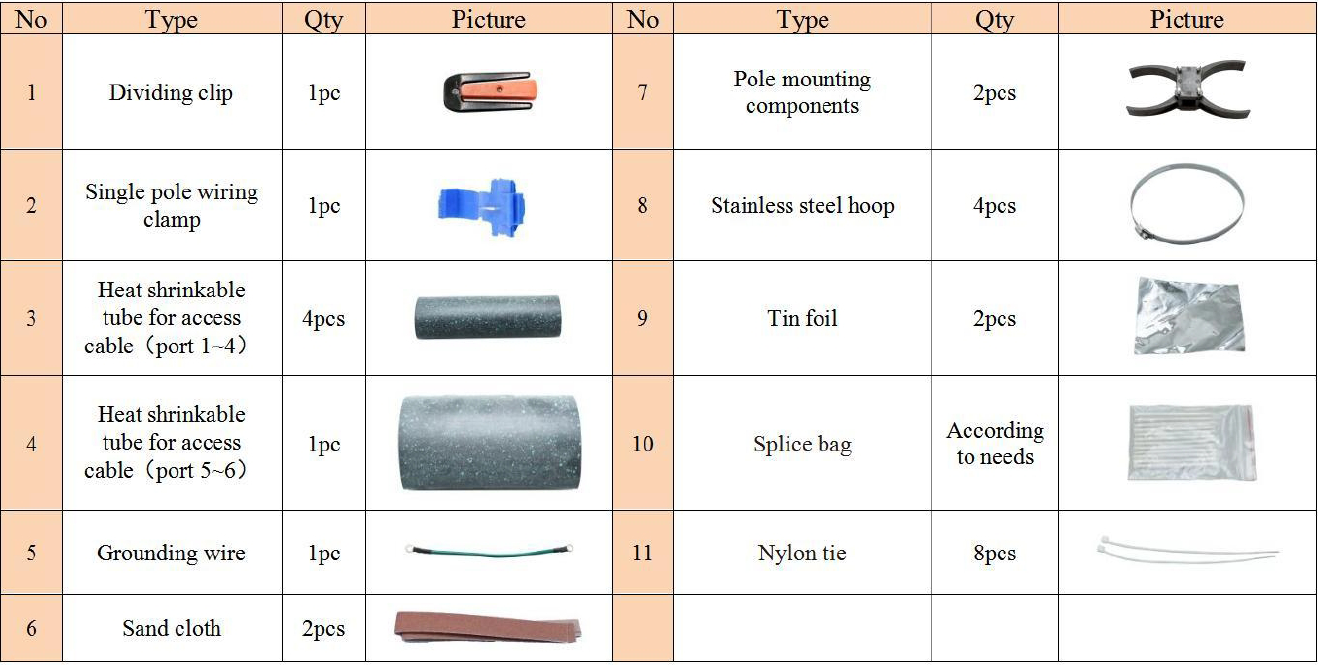

Accessoires VL .

Vii . fiabilité et durabilité

La fermeture d'épissage en fibre optique GJS-M5 / RS-A a été spécifiquement créée pour résister à des environnements extérieurs durs . avec un niveau de protection IP68, cet appareil offre une excellente résistance à l'eau, à la poussière, à un rayonnement UV, à des températures extrêmes et à d'autres environnements extrêmes . avec une excellente résistance à l'impact et des propriétés anti-impact et des propriétés anti-référence pour les propriétés à haute résistance et les propriétés anti-réagement, même en résistance à la hauteur des propriétés anti-artiage. conditions; en faisant un excellent choix de déploiement à long terme dans les réseaux aériens, les réseaux underground ou les réseaux à fibre optique montés à pote .

Viii: applications polyvalentes

Cette fermeture se trouve sur tous les réseaux: lignes de ligne, réseaux de distribution et réseaux d'accès dans les projets de communication FTTX, CATV, télécommunications et de puissance ., du déploiement de nouvelles voies de fibre ou de l'expansion de l'infrastructure existante - à l'adaptation de diverses topologie Méthodes d'épissage directement ou de branche avec compatibilité transparente pour divers diamètres de câbles et besoins d'installation grâce à ses fonctionnalités de conception de base de base en option garantissant une compatibilité transparente .

Viiii: maintenance et réutilisabilité faciles

L'une des caractéristiques exceptionnelles de cette fermeture en dôme est sa réutilisation: une fois scellé, il peut être ouvert à la réutilisation sans remplacer ses composants d'étanché Gestion .

Springoptic offre des services de personnalisation et d'OEM

Pour répondre aux différentes exigences régionales et du projet, Springoptic offre des options personnalisées pour sa série GJS-M5 / RS-A ., cela comprend des capacités de plateau personnalisables, des comptes de port, des accessoires préinstallés et des services de marque de logo pour les partenaires OEM / ODM . si vous êtes un intégrateur de vitesse ou un distributeur de vitesse, nos solutions, nos solutions peuvent vous rencontrer déploiement tout en augmentant la présence de la marque .
