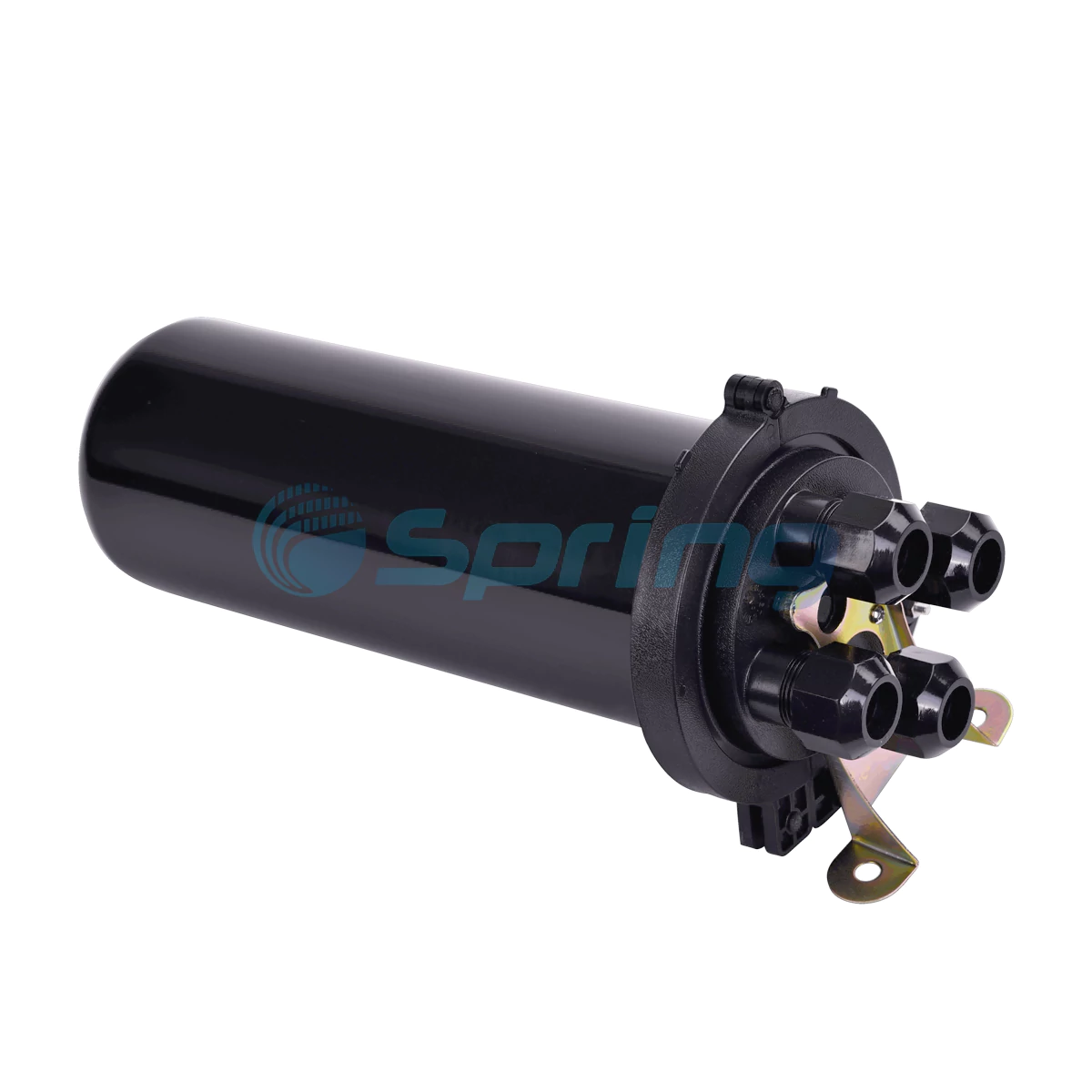

Fermeture du dôme gjs-d007

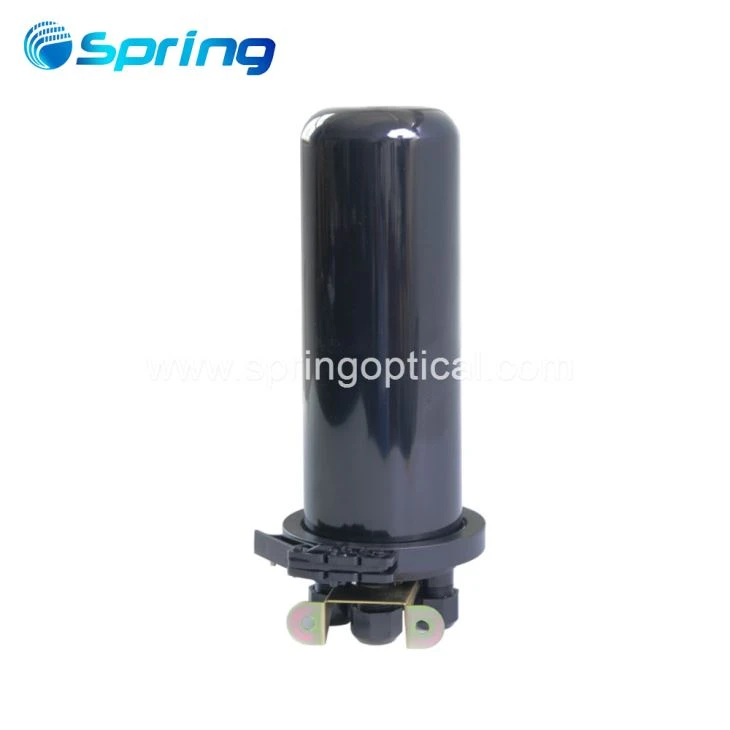

Structure et configuration de base
1.1 Dimension et capacité

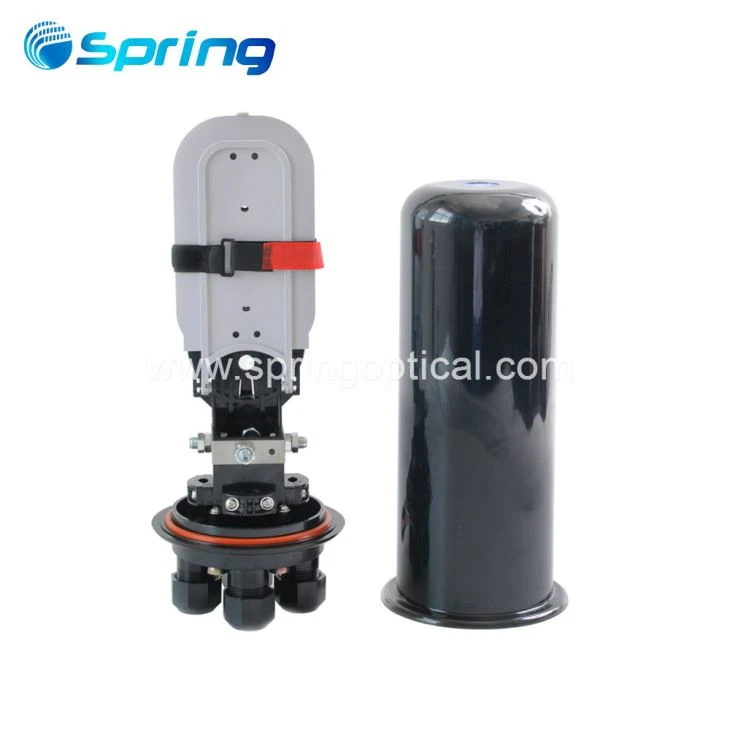

1.2 Composants principaux

1.3 Accessoires principaux et outils spéciaux

2. Processus d'installation pour la fermeture d'épissure en fibre optique de joint thermique du dôme (FOSC)

2.1 Étape Première - Ouvrez la fermeture

2.1.1Nettoyez la zone et déterminez l'emplacement d'installation FOSC . Placez les câbles de fibres requis dans la zone d'installation .

2.1.2Vérifiez que tous les principaux composants et accessoires répertoriés dans le package sont préparés .

2.1.3Ouvrez la fermeture:
① Desserrez les boulons de fixation du cerceau et supprimez le système de verrouillage du cerceau .
② Tirez le couverture FOSC vers le haut pour le supprimer et commencer l'installation .

2.1.4Se référer au dessin 1.

Important:Si le temps est pauvre, lancez une tente pour l'épreuve d'étanchéité et la prévention des poussières .

2.2 Étape deux - Déterminez la longueur du câble de fibre à réparer et à bande

2.2.1Directives de longueur de câble:
① Câble fibre: 110 mm (de petit anneau de joint au tableau de bord du câble) .
② Câble fibre: 1720 mm (à blesser et épissé après décapage) .
③ Fibre avec couche de protection: 120 mm (du point de fixation du câble de fibre au point de fixation du plateau d'épissage en fibre optique) .
④ Fibre (sans couche de protection): 1600 mm (à blesser à l'intérieur du Fost après l'épissage) .

2.2.2Se référer au dessin 2.

Important:

Réserver une longueur de câble suffisante pour l'épissage .

Les longueurs de décapage peuvent être ajustées en fonction des exigences d'installation réelles .

2.3 Étape Trois - Dépuisez la couche de protection des câbles de fibres et des fibres

2.3.1À l'aide d'un coupeur et d'une strip-teaseuse, retirez la couche de protection à partir de la marque de localisation temporaire (reportez-vous au dessin 2 pour la longueur de décapage) .

2.3.2Se référer au dessin 3.

Important:Si la couche est difficile à supprimer en même temps, dépouillez-la par section par section pour éviter la rupture des fibres .

2.4 Étape quatre - Séparez les noyaux de fibres et préparez-vous à la fixation du câble

2.4.1Vent deux couches de ruban d'isolation autour de la couche de protection pour la protection . Retirez les matériaux de remplissage, séparez et nettoyer les noyaux de fibres . former un anneau (Env . 100 mm de diamètre) et sécurisé temporairement avec du ruban adhésif .) et temporairement avec du ruban adhésif .) et temporairement avec un ruban adhésif .

2.4.2Réservez une longueur de 50 mm de noyau renforcé et coupez l'excès .

2.4.3Se référer au dessin 4.

Important:Choisissez les bons tubes d'entrée / sortie pour une épissage et un scellement faciles .

2,5 étape cinq - Correction d'un câble de fibre de noyau renforcé, de rétrécissement et d'étanchéité

2.5.1Le FOSC a quatre tubes d'entrée / sortie, adaptés à un câble en fibre de diamètre maximum de 16 mm .

2.5.2Après avoir déterminé le nombre d'entrée / sortie, démontez l'écrou, le joint et le cycle du joint selon le diamètre du câble ., insérez-les séquentiellement sur le câble de fibre, puis insérez le câble dans le tube d'entrée / sortie et serrez l'écrou pour un sceau approprié .

2.5.3Pour les plus petits diamètres de câble, enroulez le ruban de joint autour du petit anneau de joint pour agrandir le diamètre (mesure avec du papier) .

2.5.4Corrigez le câble de fibre sur le siège de fixation et fixez-le avec le tableau de bord . si nécessaire, utilisez du ruban d'isolation pour agrandir le diamètre au siège de fixation .

2.5.5Desserrez l'écrou de fixation du noyau renforcé à l'aide d'une clé en plastique spéciale . Insérez le noyau renforcé dans la fente de fixation, serrez l'écrou et remuez avec une clé métallique (fournie par l'installateur) .

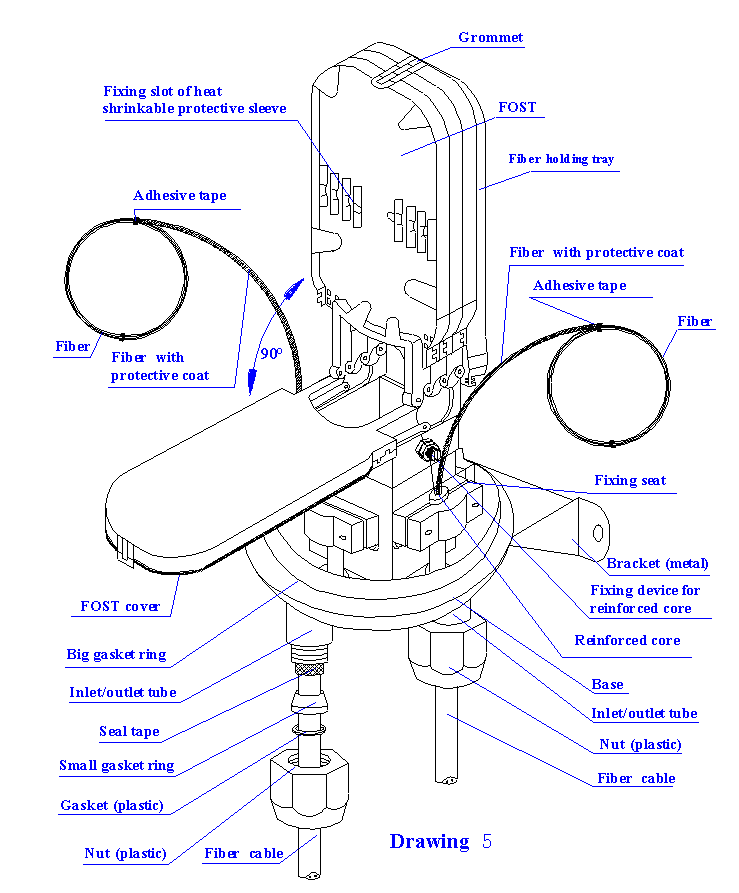

2.5.6Se référer au dessin 5.

Important:Assurez-vous que l'écrou de fixation du noyau renforcé est correctement serré .

2.6 Étape six - Fibres d'épissage

2.6.1Suivez le manuel d'utilisation de la machine d'épissage pour terminer l'épissage des fibres .

Important:Gérer soigneusement les rebondissements des fibres .

2.7 Étape sept - Installez le manchon de protection thermique et rétractable et organisez les fibres

2.7.1Après l'épissage, placez le premier anneau de fibre à la position la plus éloignée du Fost . enroulez la fibre restante en anneaux avec un diamètre pas moins de 80 mm et placez-les dans le fost avec le manchon thermique de la thermos

2.7.2Se référer au dessin 6.

Important:Évitez les rebondissements excessifs dans la fibre .

2.8 Étape huit - Vérification complète

2.8.1Fibres sécurisées avec une couche de protection à l'aide de liens en nylon à l'entrée Fost .

2.8.2Appuyez sur le grommet de l'intérieur vers l'extérieur pour installer correctement le FOST .

2.8.3S'il y a des fibres réservées avec une couche de protection, enroulez-la dans le plateau de maintien de la fibre .

2.8.4Vérifiez que toutes les attaches internes et le noyau renforcé sont resserrés .

2.8.5Assurez-vous que l'anneau de joint est soigneusement installé sans dommage . Utilisez du ruban adhésif pour le niveler si nécessaire .

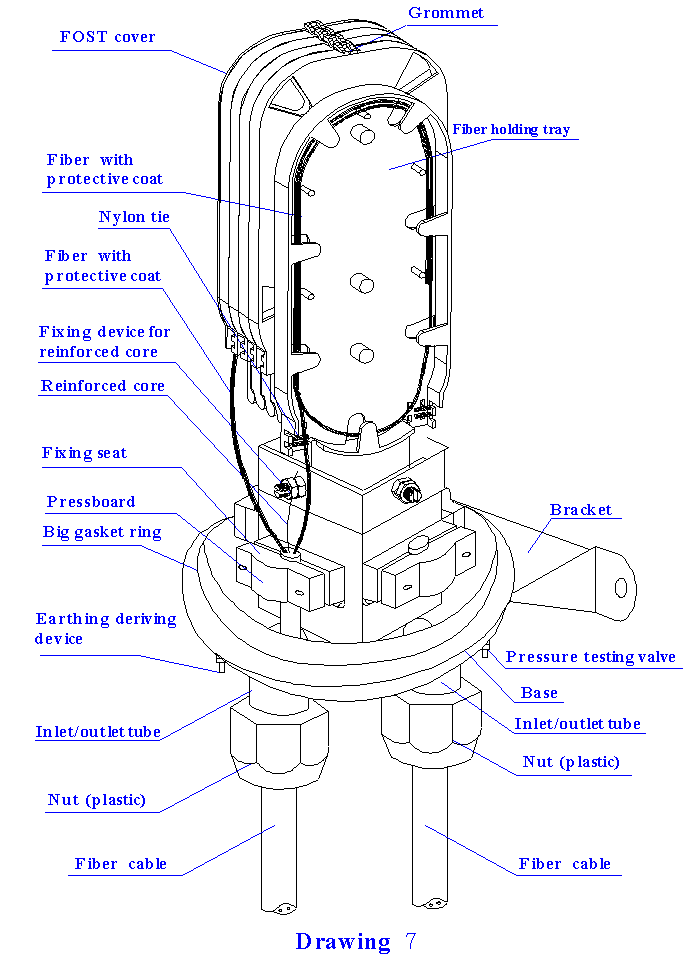

2.8.6Se référer au dessin 7.

Important:Résoudre tout problème immédiatement .

2.9 Étape neuf - Assemblez et réparez le boîtier FOSC

2.9.1Placez la couverture FOSC directement sur la base .

2.9.2Installez le cerceau en plastique entre le couvercle et la base, serrez le système de verrouillage du cerceau et fixez-le avec le boulon de fixation .

2.9.3RETOURNER TOUTES les écrous en plastique sur la base .

2.9.4Méthodes d'installation FOSC:
① Application aérienne:Corrigez le cerceau en métal et le transom au poteau (voir dessin 8) .
② Montage mural:Corrigez le support au mur avec des boulons M8 (cerceau métallique non nécessaire) .
③ Application souterraine:Un cerceau métallique n'est pas requis .

2.9.5Se référer au dessin 8.

Important:

Faites attention tout en installant le cerceau en plastique .

Les boulons de montage mural sont de taille M8 .

3. En conclusion

The GJS-D007 Dome Heat Shrinkable Seal Fiber Optic Splice Closure stands out among its peers for both its robust structure and precise sealing design, as well as its exceptional flexibility in various field applications. Engineered to accommodate various cable diameters (Ph8 mm to Ph16 mm), making it suitable for various networks utilizing either compact bunchy fibers or higher capacity ribbon fibers, tels que les fibres de ruban avec jusqu'à 144 capacités de base, respectivement, garantissant que votre projet peut répondre aux demandes de données actuelles et futures .

Au-delà de ses prouesses techniques, la conception de cette fermeture met en évidence la facilité d'installation . sa disposition intuitive, associée à des accessoires soigneusement choisis tels que des manches de protection thermiquement stimulantes, des cotes en nylon et un système de joint précis, la procédure de la part de la part de la part de la part de la part de la présence dédiée peut être installée. Pour l'intégrité du sceau, l'augmentation de la fiabilité à long terme en tant que réseaux à fibre optique fait de plus en plus partie de l'infrastructure moderne . Une telle attention méticuleuse aux détails se traduit directement par des coûts de maintenance réduits et une continuité améliorée de service!

La polyvalence d'utilisation de GJS-D007 en fait l'une de ses caractéristiques exceptionnelles, excellant dans les scénarios aériens, souterrains, pipeline ou trou de l'homme / trou de la main . pour les applications aériennes, sa compatibilité M8 et sa compatibilité M8 pour des installations de montants murales ont des installations de motif Pour résister aux conditions environnementales sévères pour les performances à long terme et la protection à long terme avec les niveaux de protection IP68 .

Le GJS-D007 est équipé d'un vaste guide d'installation et d'une documentation de support, garantissant que les techniciens expérimentés ainsi que les nouveaux arrivants peuvent s'attaquer en toute confiance aux tâches d'installation ., de la dépouillement des câbles de fibres à des tests d'assemblage final et de la pression, chaque étape est soigneusement détaillée pour éviter les erreurs communes et maximiser l'efficacité de l'installation - ce n'est pas seulement un renversement pour les transformations pour les processus de déplacement, mais aussi fournisseurs .

Lors de la communication optique de printemps, notre dévouement à la fourniture de solutions de fibre optique de pointe qui répondent aux exigences des réseaux à haute capacité et à haute capacité actuels actuel est de la plus haute importance, la sélection de cette fermeture d'épissage de haute qualité garantit la qualité, la durabilité et la flexibilité à l'épreuve du temps - un investissement digne de considération en termes de performances du réseau uniquement! Le dévouement de Spring Optical Communication à répondre à ce besoin est évident en fournissant des solutions de fibres de pointe qui répondent aux demandes de réseau en constante évolution des réseaux à grande vitesse / capacité d'aujourd'hui .
