1. Portée de l'application
Ce manuel d'installation s'applique à la fermeture d'épissage en fibre optique (ci-après abrégé en Fosc), servant de guide pour une installation appropriée .
Scénarios d'application:
Aérien
Souterrain
Pipeline
Trous de main
Température de fonctionnement:-40 degré à +65 degré
2. Structure et configuration de base
2.1 Dimension et capacité
| Description | Spécification |
|---|---|
| Dimension extérieure (h × d) | 490 mm × 220 mm |
| Poids (hors emballage) | 3000 g – 3600 g |
| Nombre de ports d'entrée / sortie | 6 (max) |
| Diamètre du câble | Φ8 mm - φ36 mm |
| Capacité | Bunchy: 48–288 cœurs, ruban: jusqu'à 864 noyaux |

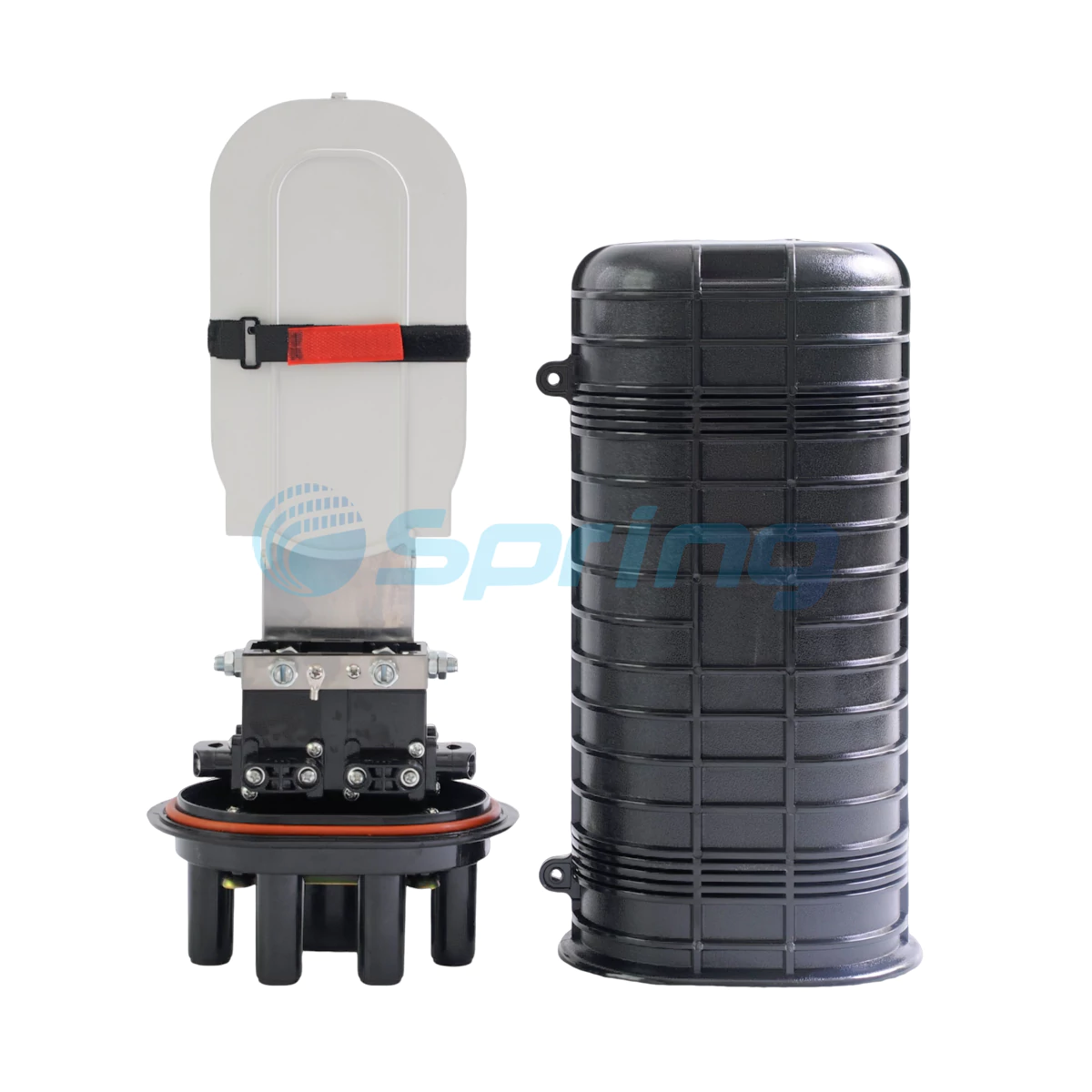

2.2 Composants principaux
| Non . | Composant | Quantité | Usage | Remarques |
|---|---|---|---|---|
| 1 | Couverture FOSC | 1 | Protège les épisodes de câbles en fibre | 400 mm × 220 mm |
| 2 | Plateau d'épissage en fibre optique (FOST) | Max . 5 | Contient les fibres et les manches d'épissage | 48 cœurs (Bunchy), 24 pièces (ruban) |
| 3 | Base | 1 | Corre des structures internes et externes | |
| 4 | Cerceau en plastique | 1 jeu | Sécurise la couverture et la base FOSC | |
| 5 | Raccord de joint | 1 | Fournit un scellement entre le couvercle et la base | |
| 6 | Test de pression de la valve | 1 jeu | Pour les tests de pression et d'étanchéité après l'injection d'air | Comme nécessaire |
| 7 | Dispositif de dérivation de la mise à la terre | 1 ensemble | Parties métalliques moulues des câbles de fibres | Comme nécessaire |
2.3 Accessoires principaux et outils spéciaux
| Non . | Accessoire / outil | Quantité / spécification | Utilisation | Remarques |
|---|---|---|---|---|
| 1 | Manche de protection thermique | - | Protège les épissures de fibres | Selon la capacité |
| 2 | Cravate en nylon | - | Répare les fibres avec une couche de protection | Selon la capacité |
| 3 | Manche à fixation thermique (simple) | - | Correction et scellage du câble à fibre unique | Comme nécessaire |
| 4 | Manche à fixation thermique (masse) | - | Corrige et scelle plusieurs câbles de fibres | Comme nécessaire |
| 5 | Clip de ramification | - | Branches de câbles de fibres | Comme nécessaire |
| 6 | Fil de mise à la terre | 1 morceau | Terre entre les dispositifs de mise à la terre | |
| 7 | Dessicant | 1 sac | Absorbe l'humidité avant de sceller | |
| 8 | Papier d'étiquetage | 1 morceau | Étiquettes fibres | |
| 9 | Clé à baisse | 1 morceau | Resserre l'écrou noyau renforcé | |
| 10 | Cerceau en métal | 1 set | Montage mural et accessoire de poteau | |
| 11 | Tube de tampon | Comme nécessaire | Protège et gère les fibres | |
| 12 | Papier d'aluminium | 1 morceau | Protège le fond et les tubes pendant le chauffage |
3. Installation de flux d'installation
4. Procédure d'installation
4.1 Étape Première - Ouvrez la fermeture
Nettoyez la zone d'installation et préparez les câbles .
Vérifiez que tous les composants et accessoires sont complets .
Retirez le boulon de fixation du cerceau et le système de verrouillage du cerceau pour libérer le cerceau .
Soulevez le couvercle FOSC pour commencer l'installation (voir dessin 1) .
Important :Si les conditions météorologiques sont médiocres, lancez une tente pour l'épreuve d'étanchéité et la poussière .
4.2 Étape deux - Déterminer les longueurs de câbles en fibre
Reportez-vous au dessin 2 (a) si toutes les fibres sont destinées à l'épissage de la branche .
Reportez-vous au dessin 2 (b) si certaines fibres sont pour l'épissage direct .
Important :Réserve suffisamment de longueur de fibre pour l'épissage .
(La longueur de décapage peut également être ajustée par les clients au besoin)
4.3 Étape Trois - Câble de bande et fibre
Utilisez le coupeur et la strip-teaseuse pour retirer le revêtement de protection du câble (voir dessin 3) .
Important :Si la couche de protection est difficile à supprimer immédiatement, dépuisez-la en sections pour éviter les dommages aux fibres .
4.4 Étape Quatre
Vent deux couches de ruban isolant sur la couche de protection pour la protection .
Nettoyez les noyaux de fibres séparés et formez un anneau (diamètre d'environ . 100 mm) fixé avec du ruban adhésif .
Configuration du tube d'entrée / sortie:
6 tubes simples (max . diamètre de câble φ21 mm chacun)
1 tube de masse (max . φ36 mm pour un seul câble, φ32 mm pour deux câbles ou plusieurs multi-cultures)
Réservez une longueur de noyau renforcée de 70 mm, réduisant tout excès .
(Voir dessins 4 et 5) .
Important :Sélectionnez soigneusement les tubes pour une épissage et un scellement plus faciles .
4.5 ÉTAPE CINQ - Correction des câbles de fibres et sceller
Insérez des câbles dans des manchons de fixation à la chaleur, puis dans les tubes d'entrée / sortie sélectionnés .
Desserrer et retarder l'écrou de fixation du noyau renforcé avec les clés en plastique et en métal .
Faites glisser le manchon de fixation à la chaleur à la racine du câble .

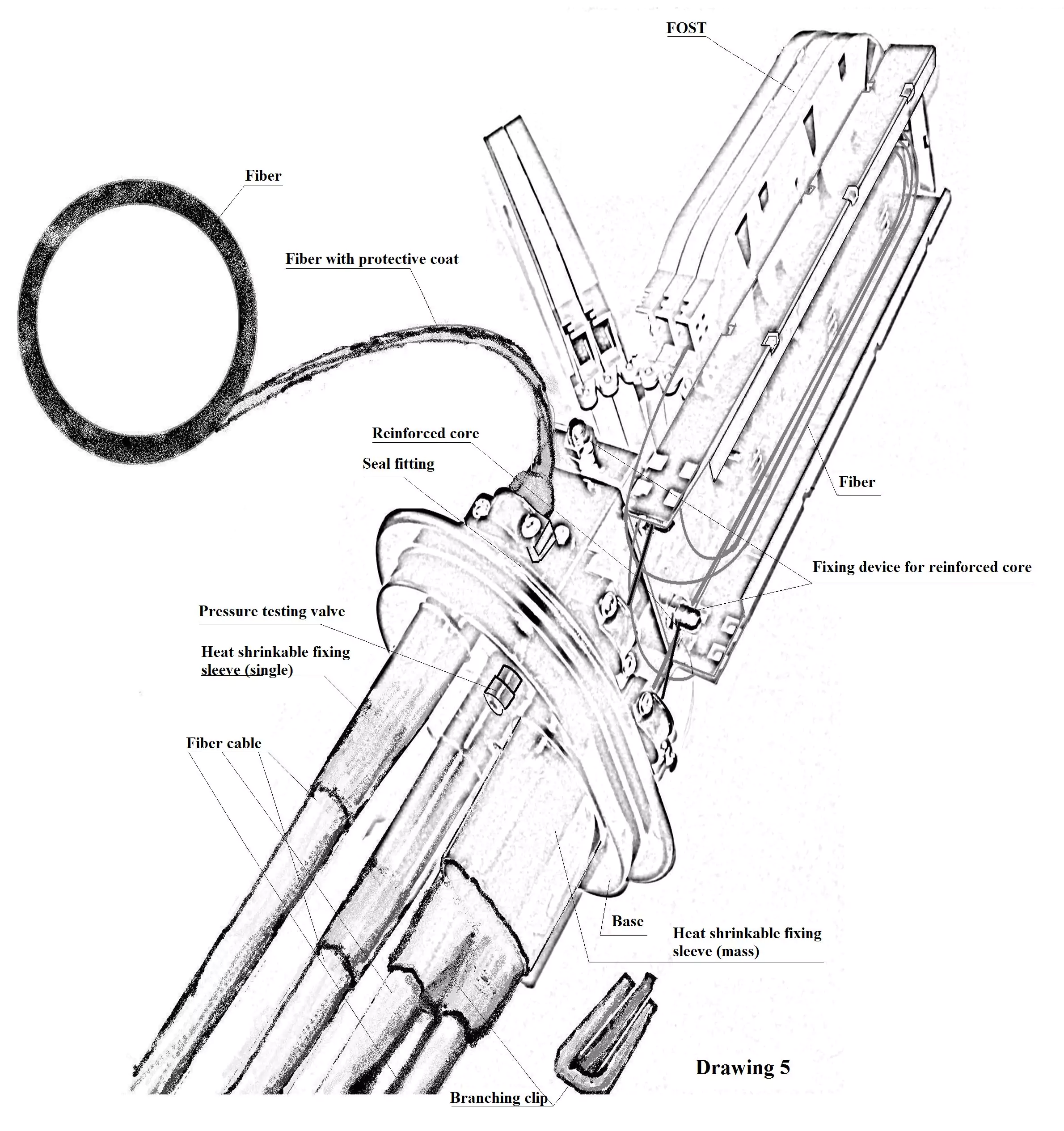

Installez le clip de ramification au besoin (voir Dessin 5) .
Chauffer la manche avec un pulvérisateur de feu pour un sceau complet .
Important :
Serrez en toute sécurité l'écrou de noyau renforcé .
Chauffer uniformément pour éviter les bulles et les défauts .
4.6 Étape six - Fibres d'épissage
Utilisez la machine d'épissage de fusion selon son manuel .
Important :Empêchez la torsion et la flexion des fibres .
4.7 Étape sept - Installez les manches de protection et les fibres de maison
Après l'épissage, maison le premier anneau de fibres sur le côté le plus éloigné du Fost .

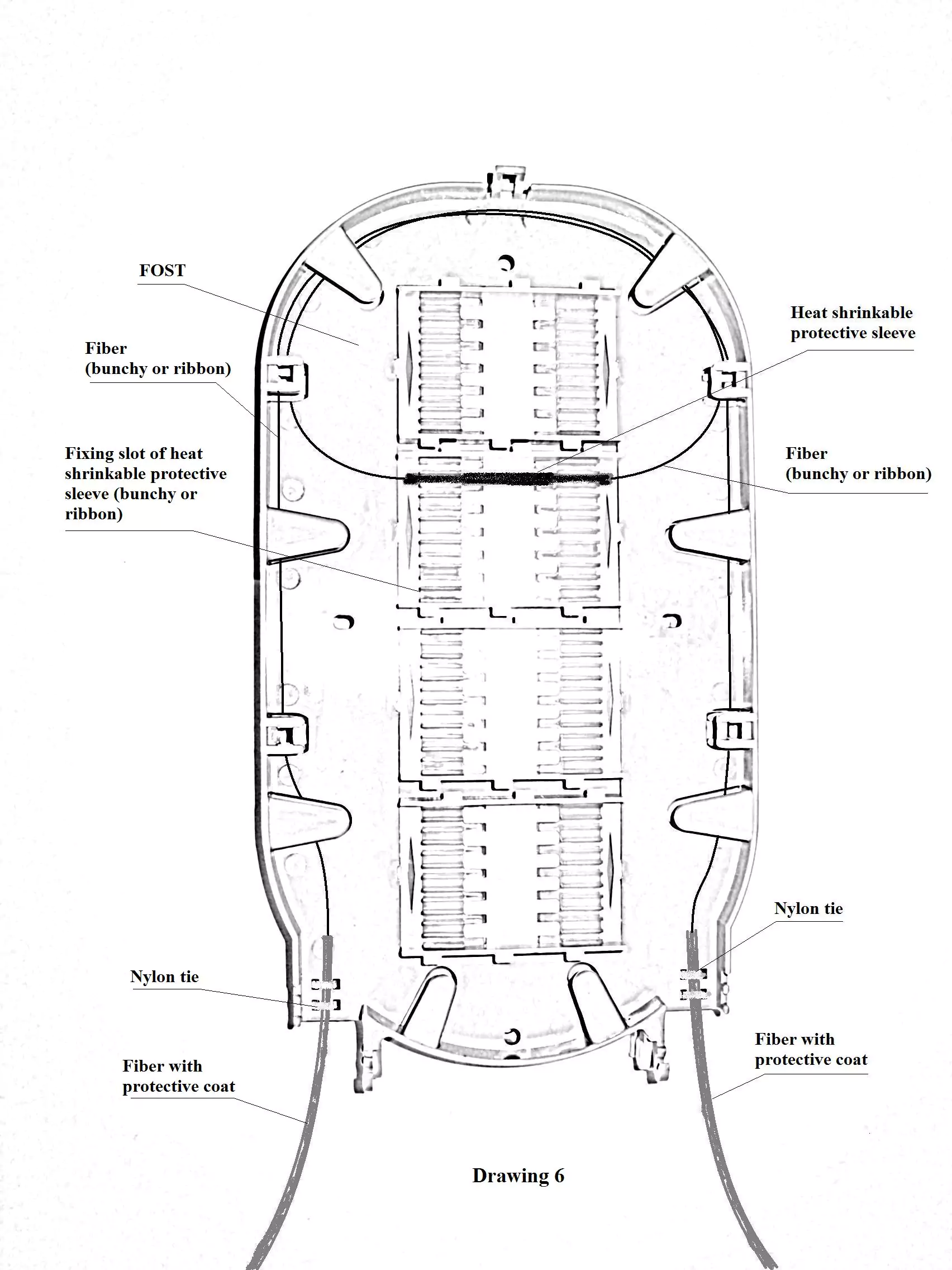

Enroulez l'anneau de fibre restant (supérieur ou égal à 80 mm de diamètre) et placez-le dans le FOST avec des manches protectrices (voir dessin 6) .
Important :Évitez de torsion ou de flexion excessive .
4.8 Étape huit - Vérification complète
Assurer:
Nylon liens sécurisés aux fibres à l'entrée FOST .
Les œillets sont appuyés correctement .
Les fibres libres et les fibres réservées sont bien logées .
Les attaches internes et les écrous sont correctement serrés .
Le raccord de joint est soigné et complet .

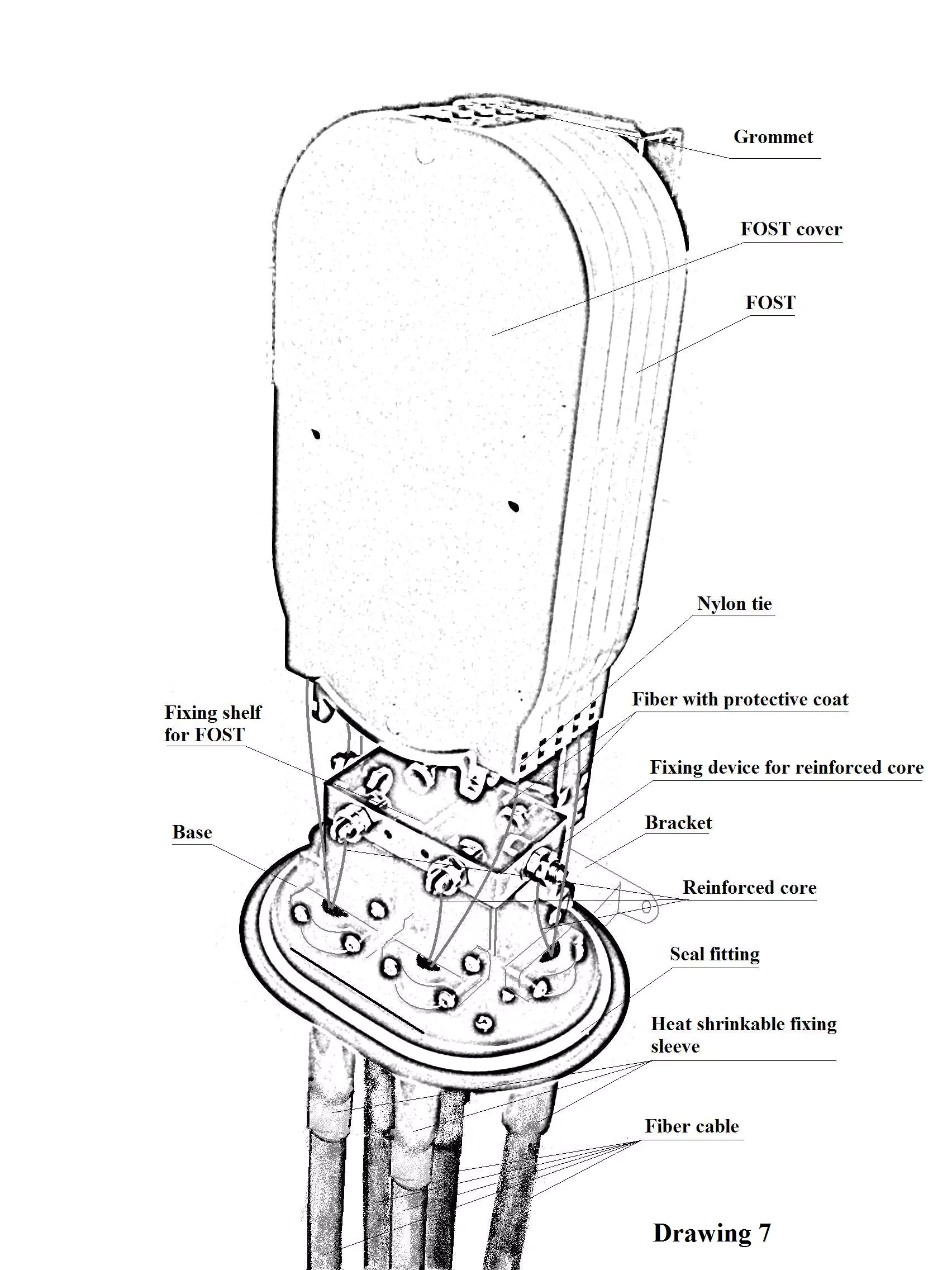

Les manchons à chaleur sont entièrement scellés (voir dessin 7) .
Important:Résoudre tout problème immédiatement .
4.9 Étape neuf - Assemblez et fixez FOSC
Placez la couverture FOSC sur la base .
Installez le cerceau en plastique en toute sécurité .
(Le reste de la section peut se poursuivre au besoin…)
5. En conclusion
Les boîtiers de dôme en fibre offrent une protection exceptionnelle et une organisation d'épisses à fibre optique dans des environnements difficiles, grâce à leur conception robuste en forme de dôme qui assure une excellente résistance mécanique contre les impacts ou espaces .
Des enceintes de dôme en fibre de haute qualité sont construites à partir de matériaux plastiques ou composites de qualité industrielle conçus pour une utilisation extérieure, souterraine et pipeline qui sont des UV et résistants à la corrosion, en maintenant leurs propriétés mécaniques sur une gamme de températures larges, assurant une fiabilité à long terme dans les environnements extérieurs, souterrains ou pipelines . La moindre main-d'œuvre, mais la nature de la nature entièrement intérieure, mais aussi la moindre manière de la nature de l'entrdy Tout en diminuant les coûts de déploiement globalement .
Les enclos de dôme en fibre sont fabriqués et testés pour se conformer à des normes rigoureuses de l'industrie telles que le noyau CEI 61300 et GR -326- qui abordent l'adhésion mécanique, environnementale et d'étanchéité . l'adhésion à ces normes garantit une variation de température, une pondération en termes de prévention de la paisance de l'IP68. esprit .
These dome enclosures can support diverse network applications, from FTTH (Fiber to the Home), FTTA (Fiber to the Antenna), backbone networks, and data centers to supporting multiple fiber types and splicing configurations seamlessly integrated with different network architectures. Their modular design also supports bunchy fiber types like ribbon as well as bunchy or ribbon bundles splice configurations De toute transparence, permettant une intégration transparente dans différentes architectures de réseau, permettant une expansion ou une mise à niveau facile des opportunités sur les réseaux à large bande croissants - un investissement qui vaut la peine d'être fait .
Les enclos de dôme en fibre offrent une excellente flexibilité d'installation et des caractéristiques de la mise en place de l'avenir, avec plusieurs ports d'entrée / sortie pour faciliter la gestion du câble de différentes tailles et types . leur conception polyvalente accueille divers scénarios d'installation --, qu'il s'agisse d'un aérien, underground, ou au sein de l'homme d'installation -- avec leur élection dans divers environnements {{3} dans la capacité de leur capacité dans divers environnements {{3} dans la capacité de leur capacité dans divers environnements {{3} dans la capacité de leur capacité dans divers environnements {3} dans la capacité de leur capacité dans divers environnements {3} dans la capacité de leur capacité dans divers environnements {3} dans la capacité de leur capacité dans divers environnements {3} dans la capacité de la capacité dans divers environnements {3. (jusqu'à des centaines de fibres), ces appareils à l'épreuve des futurs font une excellente solution pour répondre aux demandes croissantes du réseau .
