Description:

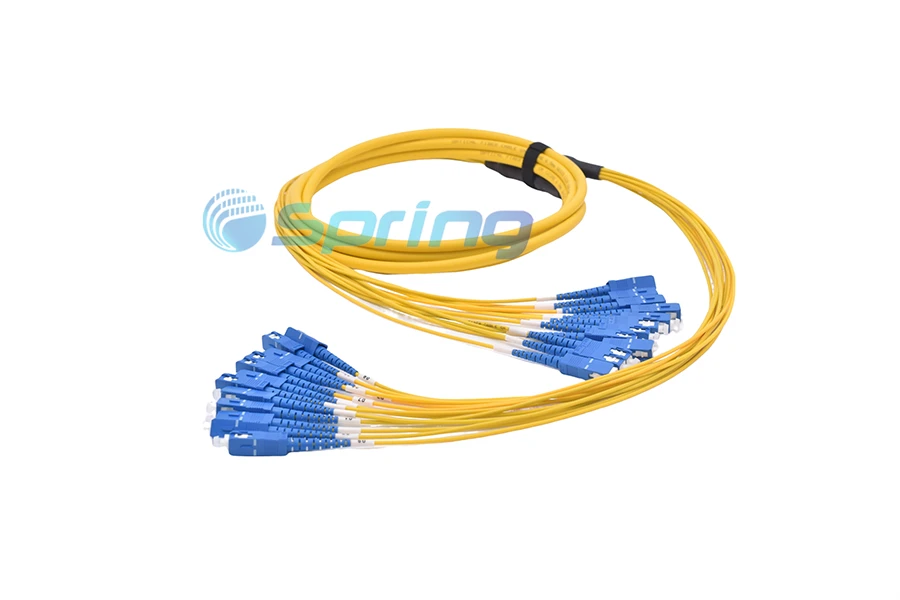

Les câbles Breakout Patch sont des câbles d'installation qui conviennent à la pose dans les bâtiments, principalement dans les conduits de câbles et les chemins de câbles. Ils sont conçus pour un assemblage direct de connecteurs sans nécessiter de connecteurs d'épissure.
Les câbles Spring Optic Patch sont fabriqués et testés conformément aux normes industrielles TIA 604 (FOCIS), CEI 61754 et YD/T. Types de fibres OM1, OM2, OM3, OM4, OM5 ou OS2 pour répondre à la demande de Gigabit Ethernet, 10 Gigabit Ethernet et Fibre Channel haut débit. Chaque terminaison passe par des tests de paramètres rigoureux pour garantir les meilleures performances du réseau.
Caractéristiques:
Spécifications optiques-Qualité standard
| Perte d'insertion | Inférieur ou égal à 0,25 dB moyen (standard) | Interchangeabilité | Inférieur ou égal à 0,2dB |
| Perte de retour | SM UPC Supérieur ou égal à 50dB
SM APC Supérieur ou égal à 60 dB MM PC Supérieur ou égal à 35dB |
Vibration | Inférieur ou égal à 0,2dB |
| Polarité | A(Tx) à B(Rx) | Force de traction maximale | 660N(<12 cores)
1320N(>12 cœurs) |
Spécifications optiques-Qualité CEI grade B
| Perte d'insertion | Inférieur ou égal à 0,12 dB en moyenne, Inférieur ou égal à 0,25 dB max.
for >97 % de l'échantillon |
Interchangeabilité | Inférieur ou égal à 0,2dB |
| Perte de retour | SM UPC Supérieur ou égal à 50dB
SM APC Supérieur ou égal à 60 dB MM PC Supérieur ou égal à 35dB |
Vibration | Inférieur ou égal à 0,2dB |
| Polarité | A(Tx) à B(Rx) | Force de traction maximale | 660N(<12 cores)
1320N(>12 cœurs) |
Spécification géométrique( si le client le demande)
| Articles | Paramètre | ||
| Polissage | PC | APC | |
| ROC | SC/FC/ST | 10 ~ 25 | 5 ~ 12 |
| LC/UM | 7~ 25 | 5 ~ 12 | |
| Décalage du sommet | Inférieur ou égal à 50 | ||
| Hauteur sphérique de la fibre | ±100 | ||
| Angle | ± 0.5 | 8 ± 0.5 | |
Informations de commande :
A. Type de fibre :Fibres G652D, G657A1, G657A2/B2, G657B3, OM1, OM2, OM3, OM4, OM5
Gaine extérieure : PVC (Riser/OFNR), LSZH, Plenum (OFNP) Matériaux de gaine
Diamètres de câble : 4 cœurs : 7,3 mm OD/6 cœurs : 9 mm OD/8 cœurs : 10,5 mm OD/12 cœurs : 12,5 mm OD/16 cœurs : 13 mm OD/24 cœurs : 15,5 mm OD/48 cœurs : 20,5 mm OD
Capacité : 4 cœurs, 6 cœurs, 8 cœurs, 12 cœurs, 16 cœurs, 24 cœurs, 48 cœurs, 72 cœurs, 96 cœurs, 144 cœurs.
Connecteurs : des connecteurs standards LC, SC, ST, FC, E2000, MU, D4, Din, LX.5, SMA sont disponibles
Nous pouvons également proposer la couleur des kits de boîtier OEM, les couleurs de démarrage OEM et la conception personnalisée pour une demande spéciale.
Application:
Le câble idéal pour le câblage vertical dans le bâtiment, particulièrement adapté à l'application d'un spectromètre de dispersion dans une gaine.
