Câble de dérivation FTTH traçable souterrain avec protection maximale de l'eau
Présentation du produit
LeCâble de dérivation plat rempli de gel -tonableest un câble de dérivation FTTH haut de gamme conçu pour les réseaux de fibre souterrains qui nécessitent à la foisprotection supérieure contre l'humidité et capacité de localisation facile des câbles.
Il intègre unstructure de tube lâche remplie de gel-avec unFil de cuivre 24 AWG, permettant une détection souterraine rapide tout en garantissant une durabilité environnementale à long terme.
Cela en fait une solution idéale pour les opérateurs de services publics et les fournisseurs de télécommunications gérant une infrastructure de fibre enterrée complexe.
Principales fonctionnalités
Conception à double protection (Gel + Fil de tonalité)
Combine :
Blocage de l'eau rempli de gel-
Fil de cuivre pour la localisation
Détection facile des câbles souterrains
Le conducteur en cuivre 24 AWG intégré permet :
Identification rapide de l'itinéraire
Coût d’excavation réduit
Réponse de maintenance plus rapide
Structure de fibre entièrement diélectrique
La section de fibre reste diélectrique :
Aucune mise à la terre requise
Déploiement plus sûr
Risque électrique réduit
Conception plate à haute résistance mécanique
Deux tiges G-FRP garantissent :
Haute résistance à la traction
Excellente résistance à l'écrasement
Performances enterrées stables
Résistance aux UV et à l'environnement
La gaine HDPE protège contre :
Stress du sol
Humidité
Rayonnement UV
Abrasion mécanique
Applications
Ce câble est idéal pour :
Réseaux FTTH souterrains
Infrastructures de villes intelligentes
Systèmes de communication utilitaires
Projets municipaux à large bande
Déploiements de fibre enterrée en milieu rural

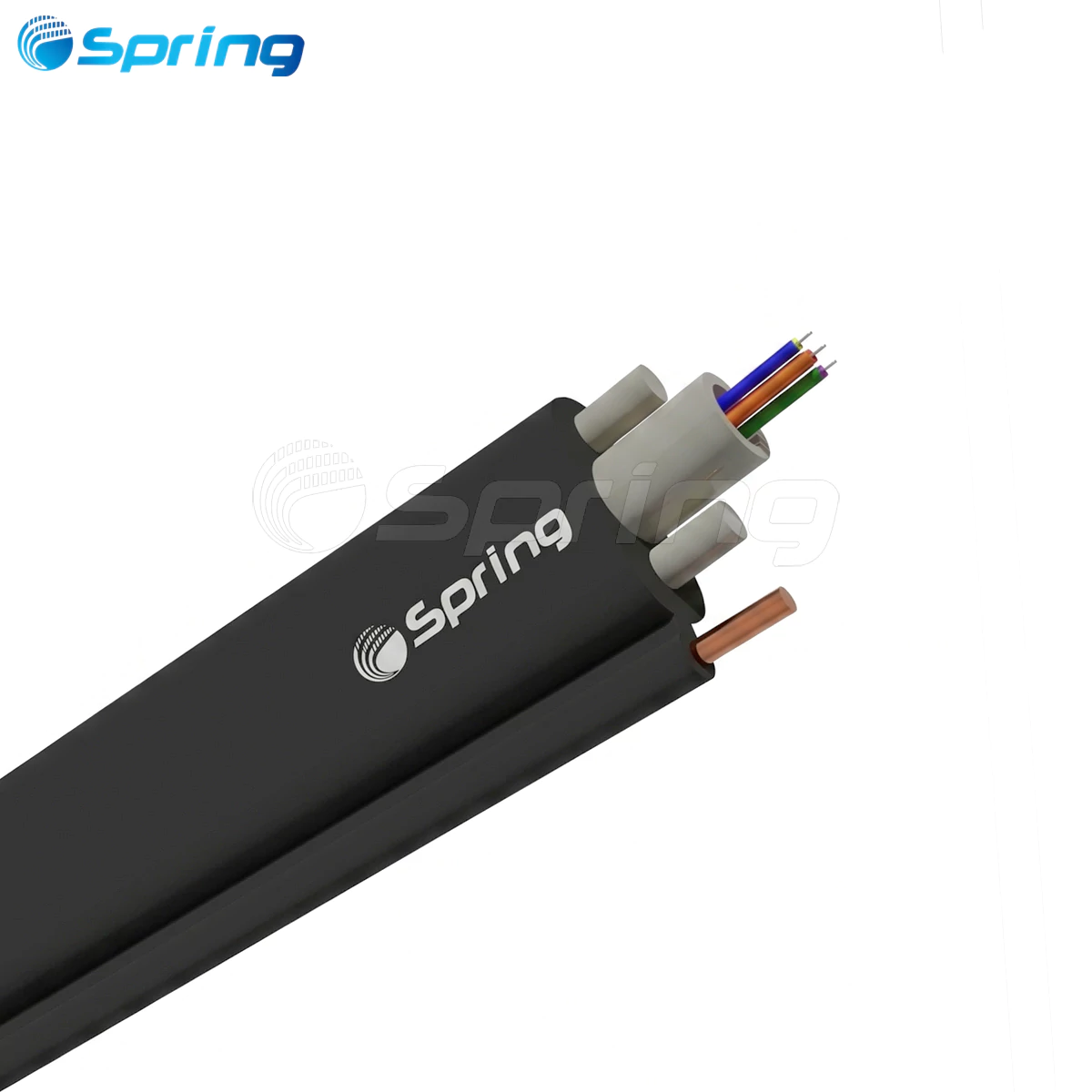

Description de la structure du produit
Ce câble intègre :
Tube libre rempli de gel-pour bloquer l'eau
Fil de cuivre 24 AWG pour la détection
Deux éléments de force G-FRP parallèles
Gaine de protection plate en PEHD
Il est spécialement conçu pour les réseaux de fibre souterrains nécessitant à la foishaute durabilité et suivi de maintenance facile.
Avantages pour les réseaux souterrains
Localisation rapide des câbles après l'enterrement
Coût d’excavation d’entretien réduit
Haute résistance à l'humidité
Longue durée de vie sous terre
Performances optiques stables dans des conditions de sol difficiles
Scénarios d'application
Réseaux souterrains de villes intelligentes
Prend en charge une infrastructure de fibre urbaine dense.
Systèmes de fibre optique
Utilisé dans les systèmes de communication d’électricité, de gaz et de transport.
Projets municipaux à large bande
Idéal pour le déploiement de la fibre-à l'échelle de la ville.
FTTH souterrain rural
Fiable pour les liaisons fibre enterrées longue distance.
FAQ
Q : Qu'est-ce qu'un câble rempli de gel-tonable ?
R : Il s'agit d'un câble à fibre enterré avec protection contre le gel et un fil de cuivre pour la localisation.
Q : Pourquoi combiner le gel et le fil de tonalité ?
R : Le gel protège contre l'eau, le fil de tonalité aide à localiser le câble souterrain.
Q : Est-il adapté à un enterrement direct ?
R : Oui, il est spécialement conçu pour une installation souterraine.
Pourquoi nous choisir
Nous fournissons :
Gamme complète de câbles de dérivation FTTH
Fabrication remplie de gel-de haute qualité-
Intégration de fil de tonalité stable
Prise en charge OEM/ODM
Livraison mondiale rapide
Vous recherchez une solution FTTH souterraine haut de gamme ?
Contactez-nous pour les fiches techniques, les échantillons et les tarifs.
étiquette à chaud: Câble de dérivation plat rempli de gel tonique-
Caractéristiques générales
| Article | Spécification |
|---|---|
| Nombre de fibres | 1/2/4/6/8/12 fibres (jusqu'à 24 en option) |
| Type de fibre | G652D / G657A |
| Matériau du tube lâche | PBT |
| Blocage de l'eau | Gel-rempli |
| Membre fort | G-PRF |
| Fil de tonalité | Fil de cuivre 24 AWG |
| Diamètre FRP | 1,6 ± 0,1 mm |
| Matériau de la gaine extérieure | PEHD |
| Dimensions du câble | 4,5 × 9,8 mm ± 0,3 |
| Poids net | 41 kg/km |
Caractéristiques des fibres optiques
| Article | Spécification |
|---|---|
| Atténuation à 1310 nm | Inférieur ou égal à 0,36 dB/km |
| Atténuation à 1550 nm | Inférieur ou égal à 0,22 dB/km |
| Couper-longueur d'onde | Inférieur ou égal à 1260 nm |
| Longueur d'onde à dispersion nulle | 1 300 à 1 324 nm |
| Dispersion chromatique | Inférieur ou égal à 18 ps/nm·km à 1 550 nm |
| Diamètre du champ de mode | 9,2 ± 0,4 μm à 1310 nm |
| Diamètre du revêtement | 125 ± 1 μm |
| Diamètre du revêtement | 245 ± 5 μm |
| Test de preuve | Supérieur ou égal à 0,69 GPa |
Performances mécaniques et environnementales
| Article de test | Standard | Exigence |
|---|---|---|
| Résistance à la traction | CEI 60794-1-E1 | 400 / 1350 N |
| Résistance à l'écrasement | CEI 60794-1-E3 | 3000N/100mm |
| Résistance aux chocs | CEI 60794-1-E4 | Aucun dommage |
| Flexion répétée | CEI 60794-1-E6 | Performances stables |
| Essai de torsion | CEI 60794-1-E7 | ±180 degrés |
| Pénétration de l'eau | CEI 60794-1-F5B | Aucune fuite |
| Cyclisme de température | CEI 60794-1-F1 | Transmission stable |
Plage de température
Fonctionnement : -40 degrés à +60 degrés
Stockage : -50 degrés à +70 degrés
Installation : -20 degrés à +60 degrés
Rayon de courbure minimum
Statique : supérieur ou égal à 10 × diamètre du câble
Dynamique : Supérieur ou égal à 20 × diamètre du câble
Code couleur d'identification des fibres
| Numéro de fibre | Couleur |
|---|---|
| 1 | Bleu |
| 2 | Orange |
| 3 | Vert |
| 4 | Brun |
| 5 | Ardoise |
| 6 | Naturel |
| 7 | Rouge |
| 8 | Noir |
| 9 | Jaune |
| 10 | Violet |
| 11 | Rose |
| 12 | Aqua |
Conformité et normes
Telcordia GR-20
Série CEI 60794
ANSI/ICEA S-87-640
Emballage et marquage
Emballage de fûts en bois
Longueur continue unique
Extrémités de câble scellées
Longueur de réserve minimale de 3 m par extrémité
