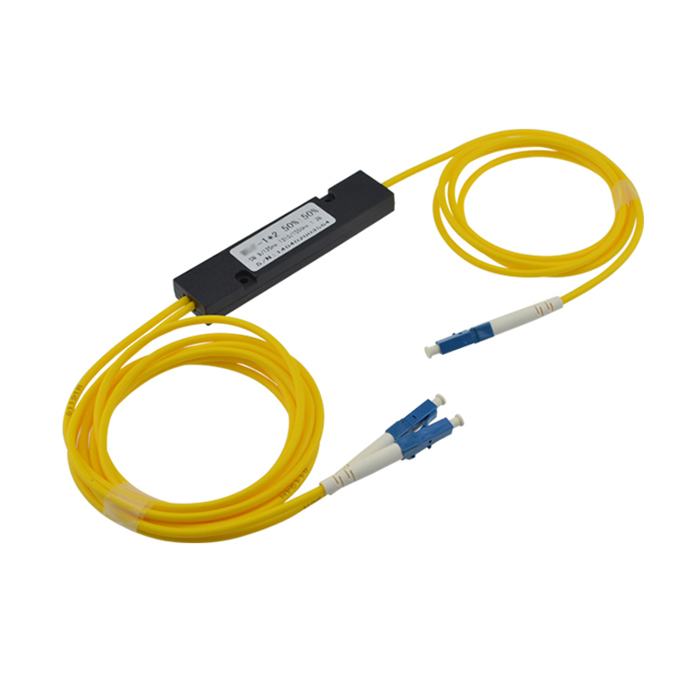

1x2 SingleMode Dual Window FBT Coupleur avec connecteur LC \/ UPC 3. 0} MM ABS Module
Brève introduction
Coupleur à fibre optique, est un dispositif appliqué dans les systèmes de fibres optiques avec une ou plusieurs fibres d'entrée et une ou plusieurs fibres de sortie. Pour le séparateur optique fusionné, il peut être divisé en différents rapports. Résultat de son grand funciton, le séparateur optique est une partie très importante dans les réseaux d'opitc passifs (PON) .FTB Fibre Splitter (coupleur) peut faire du singleMode (1310\/1550 nm) et du multimode (850 nm).

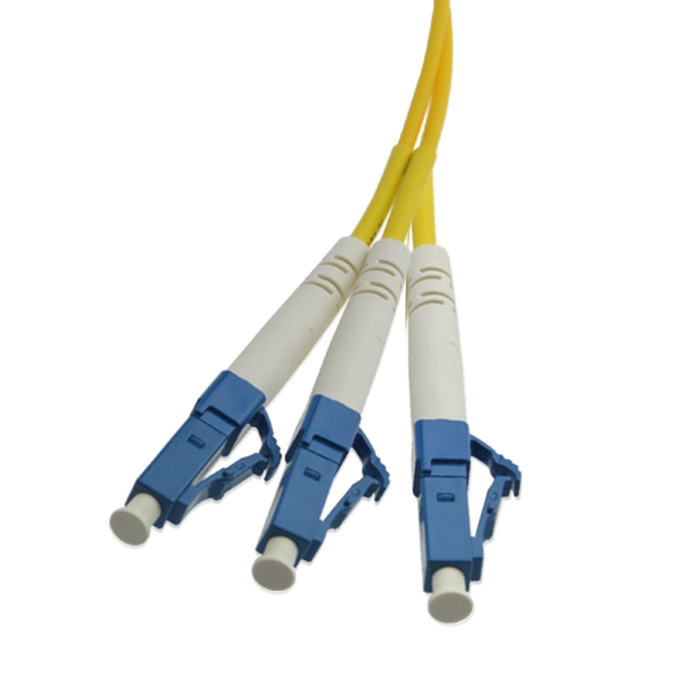

Les coupleurs à double fenêtre SingleMode sont des séparateurs à mode unique avec un rapport divisé défini d'une ou deux fibres d'entrée à 2 fibres de sortie. Les dénombrements de fractionnement disponibles sont 1x2 et 2x2 dans les rapports divisés de: 5 0 \/ 50, 40\/60, 30\/70, 20\/80, 10\/90, 5\/95, 1\/99, 60\/40, 70\/30, 80\/20, 90\/10, 95\/5 et 99\/1. Les coupleurs à double fenêtre sont disponibles avec une fibre de singlemode à tube de 0,9 mm de 0,9 mm ou une fibre 250umbare et terminée ou non terminée selon vos besoins. Les non-connectricesdwc sont livrés sans connecteurs pour une épissage ou une connexion facile. Les DWC connectés sont disponibles avec votre choix de connecteurs à fibre optique: LC \/ UPC, LC \/ APC, SC \/ UPC, SC \/ APC, FC \/ UPC, FC \/ APC et ST \/ UPC.
Caractéristiques:
Faible perte d'insertion et perte excédentaire
Faible dépendance à la polarisation
Perte de retour optique élevée
Meilleure uniformité
Stabilité et fiabilité de l'environnement
Petite taille de paquet
Application:
FTTH, LAN, PON et CATV optique
Filet d'anneau local
Système de communication en fibre optique
Équipement d'essai de fibre optique
Capteur de fibre optique
Ratio de couplage \/ graphique de conversion des pertes d'insertion
| Rapport de couplage | Perte | |
Prime | Une note | |
40/60 | 4.7/2.7 | 5.0/2.9 |
30/70 | 6.0/1.9 | 6.4/2.1 |
20/80 | 7.9/1.2 | 8.4/1.4 |
10/90 | 11.3/0.5 | 12.7/0.8 |
5/95 | 15.2/0.4 | 18.5/0.5 |
1/99 | 22.5/0.3 | 23.0/0.4 |
Dimensions du paquet et style en queue de cochon
Dimensions du package: | |
Package A: |
|
Package B: |
|
Package C: | |
Style en queue de cochon: | |
Package A: | 250um fibre nue |
Package B: | 250um fibre nue ou tube lâche 900um |
Package C: | Tube lâche de 3 mm \/ 2 mmcable ou 900um |
Informations de commande:
1. Les ratios divisibles de la puissance optique peuvent être sélectionnés: 50\/50, 40\/60, 30\/70, 20\/80, 10\/90, 5\/95, 4\/96, 3\/97, 2\/98, 1\/99 ...
2. Fenêtre tordue, double fenêtre, trois fenêtres.
3. 1310 nm, 1490 nm et 1550 nm la longueur d'onde de fonctionnement est toutes disponibles
4.1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x12, 1x16, 1x18, 1x20, 1x24 Des configurations de séparateurs sont disponibles.
5. 25 0 Um Fibre nu, 0. 9 tube lâche, 2. 0 mm ou 3,0 mm Les câbles de fibre LSZH peuvent être sélectionnés.
6. La longueur des fibres d'entrée ou de sortie peut également être personnalisée; 1 m de longueur par défaut
Bienvenue à nous contactersales@springoptic.compour des solutions personnalisées.
