Introduction
Dans le monde decommunication par fibre optique, la couleur est bien plus qu'un détail visuel-c'est un langage d'organisation et de précision.
LeCode couleur des fibres, défini par leNorme TIA-598, établit un système universel pour identifier les fibres, les connecteurs et les câbles sur les réseaux mondiaux.
Cette norme de code couleur-garantitcohérence, sécurité et fiabilitétout au long de la fabrication, de l’installation et de la maintenance. En le suivant, les techniciens peuvent identifier instantanément les types de fibres, tracer les connexions et minimiser les erreurs lors de l'épissage ou des tests.
Initialement développé par leAlliance des industries électroniques (EIA)et leAssociation de l'industrie des télécommunications (TIA), leNorme TIA-598-D(anciennement EIA/TIA-598) reste lesystème de code couleur-le plus reconnupour les fibres optiques dans le monde entier.
Pourquoi le codage couleur des fibres est important
Dans les-déploiements de fibre à grande échelle, identifier le bon brin de fibre parmi des dizaines-ou des milliers-peut s'avérer difficile.
A code couleur standardisépermet :
Identification rapide :Localisez rapidement les fibres individuelles en gros faisceaux.
Installation précise :Empêche les connexions incompatibles et la confusion des fibres.
Entretien efficace :Simplifie l’identification des défauts et les réparations.
Sécurité améliorée :Garantit le respect des normes de sécurité de puissance optique et de connexion.
Conseil de pro :Le respect du code couleur TIA-598 réduit le temps d'installation jusqu'à 40 % dans les centres de données complexes et les environnements FTTH.
Catégories de codage couleur des fibres
Selon leTIA-598standard, le code couleur s’applique à trois composants principaux :
Gaine extérieure (gaine de câble)
Fibre intérieure (brins individuels)
Connecteur et démarrage
Chacun a un objectif d'identification différent, garantissant que le type de câble et la fonction de la fibre sont facilement reconnus.

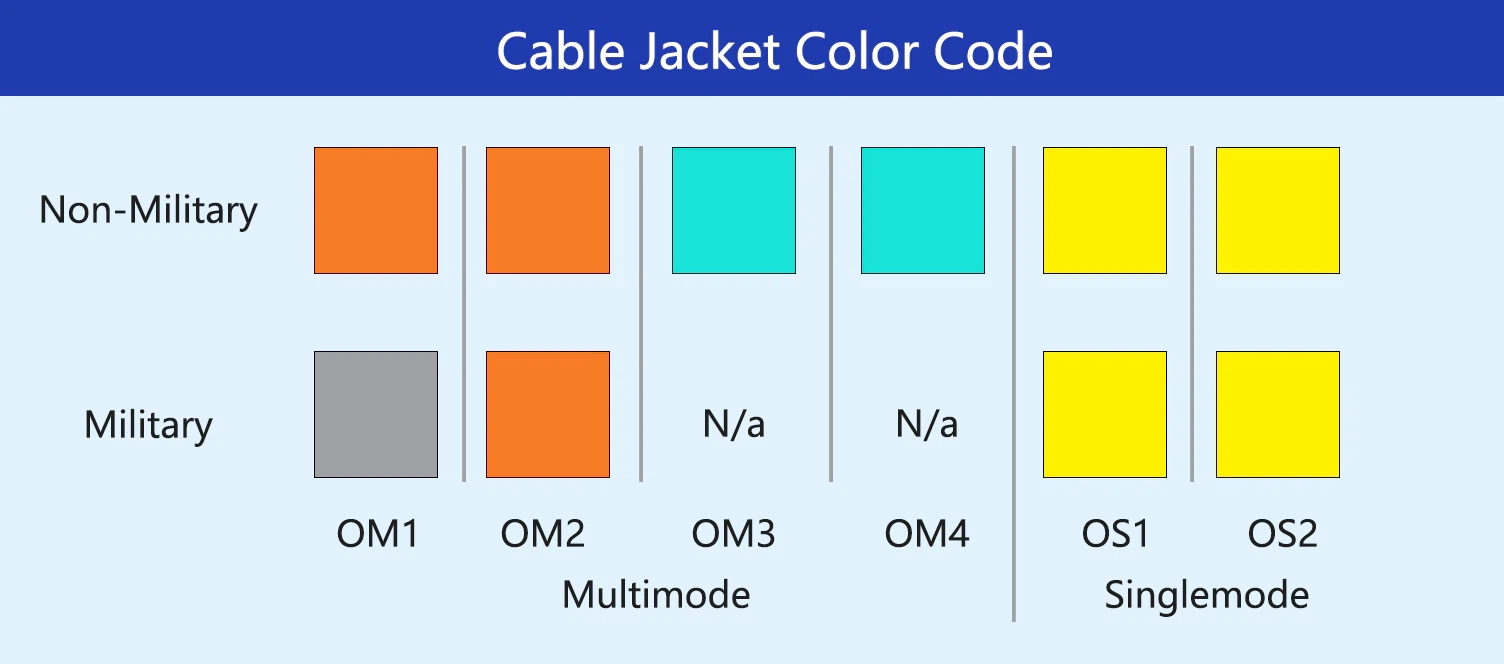

Code couleur de la veste extérieure
Lecouleur de la veste extérieureidentifie letype de fibre-par exemple, mono-mode ou multimode-et fournit une référence visuelle rapide lors de l'installation.
Si un câble contient plusieurs types de fibres, une légende imprimée doit préciser leur distribution (par exemple,"12 Fibres : 8 x 50/125, 4 x 62,5/125").
| Type de fibre | Couleur non-militaire | Couleur militaire | Impression suggérée |
|---|---|---|---|
| OM1 (multimode 62,5/125 µm) | Orange | Ardoise | 62.5/125 |
| OM2 (multimode 50/125 µm) | Orange | Orange | 50/125 |
| OM3 (Laser 50/125 µm-Optimisé) | Aqua | Indéfini | 850 LO 50/125 |
| OM4 (Laser 50/125 µm-Optimisé) | Aqua / Violette | Indéfini | 850 LO 50/125 |
| OM5 (multimode large bande) | Vert citron | Indéfini | WBMMF 50/125 |
| OS1 / OS2 (mode unique) | Jaune | Jaune | SM / NZDS |
| Maintien de la polarisation SM | Bleu | Indéfini | PM SM |

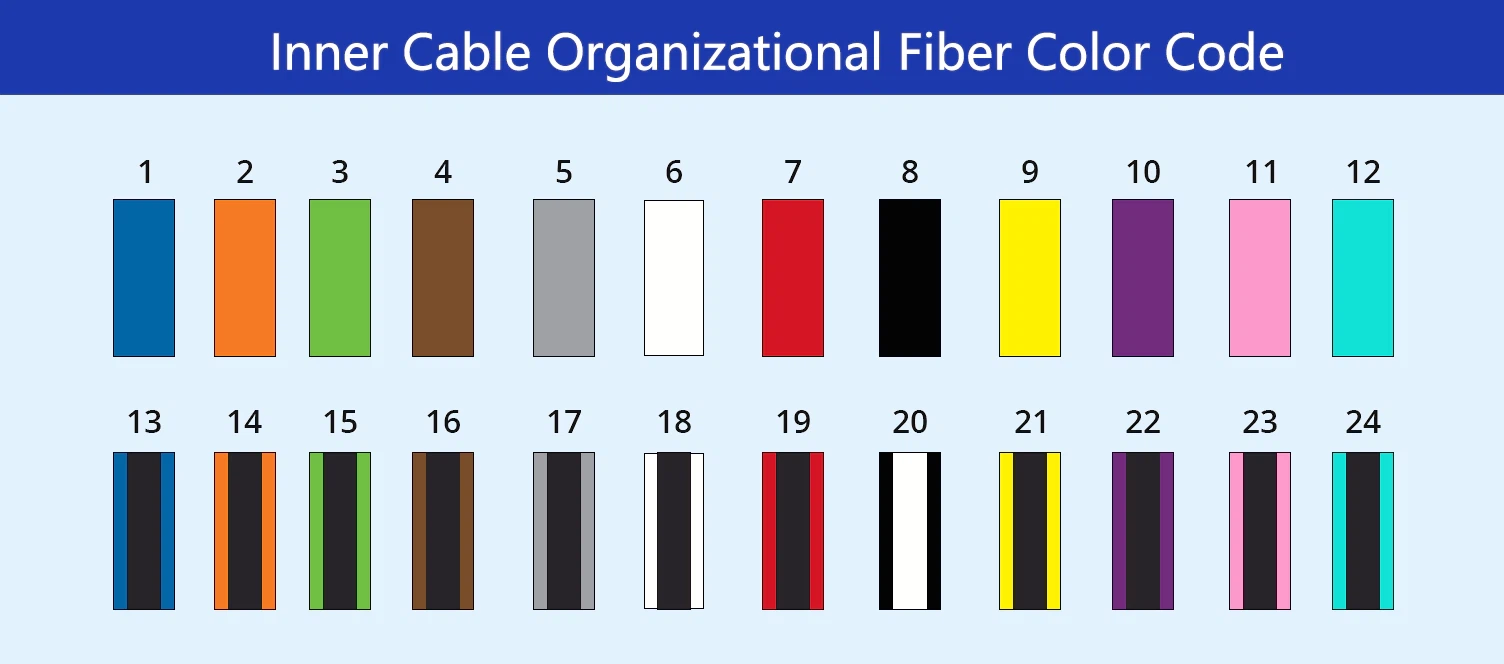

Code couleur des fibres intérieures
À l'intérieur d'uncâble multifibre-, chaque fibre individuelle est dotée d'un code couleur-pour l'identification.
LeNorme TIA-598définit une séquence de 12 couleurs, qui se répète pour un nombre de fibres plus élevé.
| Numéro de fibre | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Couleur | Bleu | Orange | Vert | Brun | Ardoise (Gris) | Blanc | Rouge | Noir | Jaune | Violet | Rose (Rose) | Aqua |
Pour les câbles de plus de 12 fibres, la séquence se répète avec unmarqueur de bande ajouté(par exemple, bleu avec bande noire pour la fibre n° 13).
Code couleur du connecteur et du démarrage
Les codes de couleur des connecteurs indiquenttype de fibreetstyle polonais, qui affectent les paramètres de performances tels queperte d'insertionetperte de retour.
| Type de fibre | Style polonais | Couleur du connecteur |
|---|---|---|
| OM1 62.5/125 µm | CUP | Beige / Gris |
| OM2 50/125 µm | CUP | Noir |
| OM3 / OM4 / OM5 | CUP | Aqua / Vert Citron |
| Mode unique | CUP | Bleu |
| Mode unique | APC | Vert |
Notes clés :
UPC (Contact Ultra Physique) :Faible perte d'insertion (~0,2 dB), standard pour la plupart des réseaux.
APC (Contact physique incliné) :La face d'extrémité inclinée à 8 degrés-réduit la réflexion arrière (<–60 dB), ideal for long-haul and FTTH.
Connecteurs FC et STutilisez généralement des bottes colorées pour l'identification lorsque des boîtiers métalliques sont utilisés.

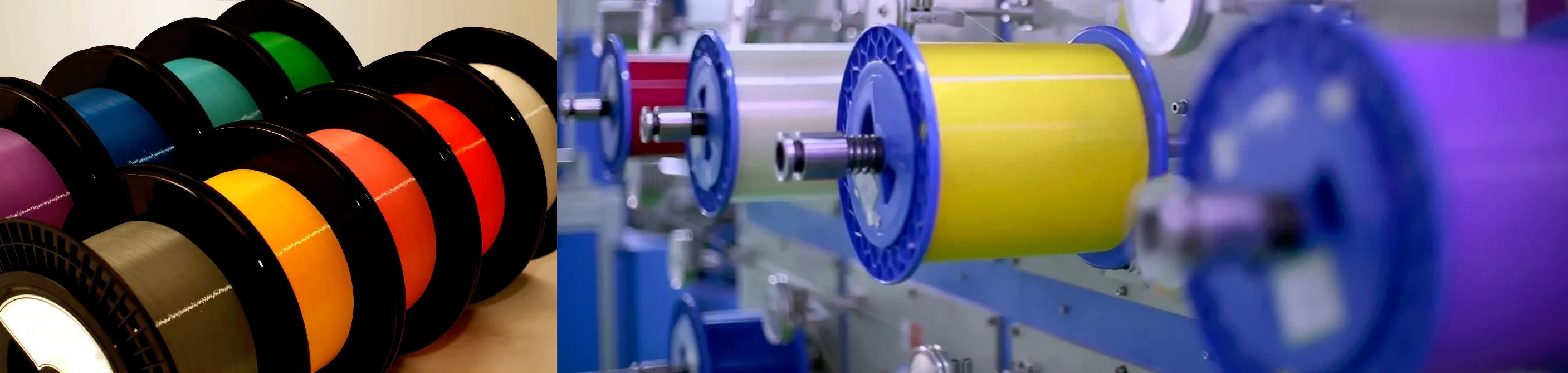

Couleurs et applications courantes des gaines en fibres
| Couleur | Type de fibre / Application typique |
|---|---|
| Jaune | Mode unique OS1/OS2-pour les réseaux de télécommunications, de dorsale et métropolitains longue distance- |
| Orange | OM1/OM2 multimode pour LAN ou liaisons courte-distance |
| Aqua | OM3 pour les centres de données 10G/40G/100G |
| Vert citron | Multimode large bande OM5 pour les applications 100G/400G |
| Vert | Mode unique-insensible aux courbures-(FTTH, câblage intérieur) |
| Rouge | Fibres spécialisées ou surveillance de la puissance optique |
| Noir | Câbles extérieurs ou blindés, de qualité militaire- |
| Violet | Câblage multimode ou de centre de données personnalisé-optimisé au laser |
Avantages du système de code couleur des fibres
Installation simplifiée :Des règles de couleur cohérentes réduisent les erreurs d'installation.
Entretien plus rapide :Les techniciens peuvent localiser et remplacer les fibres sans confusion.
Fiabilité améliorée :Empêche les-connexions croisées et la perte optique.
Efficacité du temps :Gain de temps dans les-déploiements à grande échelle (FTTH, ODN, centres de données).
Conformité aux normes :Entièrement aligné avecTIA-598etISO/CEI 11801normes.
Avis d'expert :Les systèmes à code couleur-améliorent non seulement le flux de travail, mais garantissent également l'interopérabilité entre les différents fabricants de câbles et opérateurs de réseau.
Conclusion
LeSystème de code couleur des fibresest la pierre angulaire de la conception de réseaux optiques modernes.
En suivant leNorme TIA-598, les ingénieurs et les installateurs obtiennent des résultats plus élevésprécision, sécurité et efficacitétout au long du cycle de vie de la fibre-de la fabrication à la maintenance sur le terrain.
Que vous gériez unréseau fédérateur de télécommunications, infrastructure de centre de données, ouDéploiement FTTH, la maîtrise du codage couleur des fibres garantit des opérations plus fluides et un dépannage plus rapide.
FAQ
Q1 : Quelle est la norme utilisée pour le codage couleur des fibres ?
La norme mondiale estTIA-598-D, définissant les codes de couleur pour les gaines, les fibres et les connecteurs dans les applications monomodes-et multimodes.
Q2 : Comment puis-je me souvenir de la séquence de fibres de 12 couleurs ?
Utilisez ce mnémonique :
"Bleu, Orange, Vert, Marron, Ardoise, Blanc, Rouge, Noir, Jaune, Violet, Rose, Aqua."
De nombreux ingénieurs de terrain impriment des cartes de référence plastifiées pour un accès rapide.
Q3 : Quelle est la différence entre les couleurs des connecteurs UPC et APC ?
CUP :Bleu; offre une perte d'insertion ultra-faible (~ 0,2 dB).
APC :Vert; minimise la réflexion arrière, idéal pour les systèmes longue-distance ou haute-puissance.
Q4 : Les codes de couleur sont-ils universels entre les fabricants ?
Oui, leTIA-598le code couleur est mondialement reconnu. Cependant, de légères variations de teintes de couleur peuvent survenir en fonction des matériaux du fabricant ou de la conception des bottes.
À propos de l'auteur
Ce guide a été préparé par l'équipe d'ingénierie de Spring Optical, s'appuyant sur plus d'une décennie d'expérience dans la fabrication de câbles à fibre optique, la conception d'assemblages préconnectorisés et le déploiement de réseaux ODN. Le contenu est conforme aux normes internationales, notamment TIA-598, IEC 60304 et ISO/IEC 11801.
