Introduction aux connecteurs fibre optique
Les connecteurs à fibre optique sont des composants essentiels des réseaux de télécommunications modernes, garantissant des connexions fiables avec une perte de signal minimale. Parmi les différents types de connecteurs, les connecteurs LC et SC sont devenus les choix dominants pour les applications réseau. Ce guide fournit une comparaison approfondie des connecteurs LC et SC, explorant leurs spécifications techniques, leurs performances et leurs meilleurs scénarios d'utilisation pour aider les professionnels des réseaux à prendre des décisions éclairées.
Comprendre les connecteurs fibre SC
Qu'est-ce qu'un connecteur SC ?
Le connecteur SC (connecteur d'abonné ou connecteur standard) présente une conception carrée et utilise une virole en céramique de 2,5 mm. Connu sous le nom de « connecteur carré », le connecteur SC utilise un mécanisme de couplage push-pull, fournissant des connexions sécurisées sans nécessiter de mouvement de rotation.
Principales caractéristiques des connecteurs SC
Facteur de forme: Forme carrée, mesurant 25×9,8 mm
Taille de la virole: Virole en céramique de 2,5 mm pour un alignement précis des fibres
Mécanisme de couplage : Mécanisme de verrouillage push-pull pour une utilisation facile
Coût :-fabrication rentable avec une disponibilité généralisée
Perte d'insertion: Inférieur ou égal à 0,3 dB typique
Perte de retour: UPC Supérieur ou égal à 50 dB, APC Supérieur ou égal à 60 dB
Durabilité: Supérieur ou égal à 500 cycles d'accouplement
Comprendre les connecteurs fibre LC
Qu'est-ce qu'un connecteur LC ?
Le connecteur LC (Lucent Connector) a été développé par Lucent Technologies (qui fait désormais partie de Nokia) pour répondre aux limitations de taille des connecteurs précédents. Doté d'une virole en céramique de 1,25 mm, le connecteur LC a un format compact et utilise un mécanisme de verrouillage de style RJ-45 pour un engagement sécurisé.
Principales caractéristiques des connecteurs LC
Facteur de forme: Conception rectangulaire compacte, environ la moitié de la taille des connecteurs SC
Taille de la virole : Virole en céramique de 1,25 mm idéale pour les applications à haute-densité
Mécanisme de couplage: Mécanisme de verrouillage positif avec confirmation sonore par clic
Perte d'insertion: Inférieur ou égal à 0,2 dB typique
Perte de retour: UPC Supérieur ou égal à 50 dB, APC Supérieur ou égal à 60 dB
Densité des ports : Capacité de densité de ports plus élevée, idéale pour les centres de données et les réseaux-haut débit
Durabilité: Supérieur ou égal à 500 cycles d'accouplement

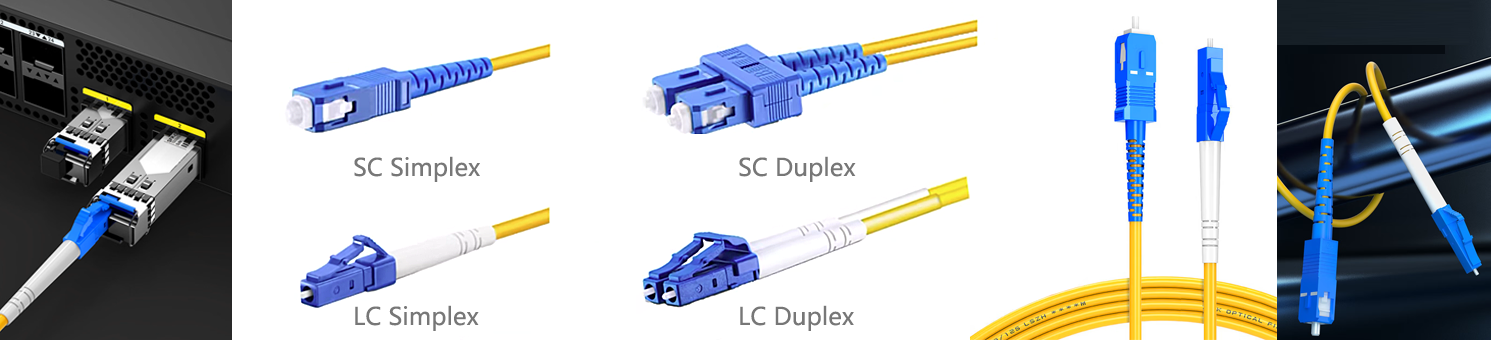

Connecteurs fibre LC vs SC : comparaison technique détaillée
Dimensions physiques et conception
| Paramètre | Connecteur SC | Connecteur LC |
|---|---|---|
| Taille de la virole | 2,5 mm | 1,25 mm |
| Taille physique | 25 × 9,8 mm | ~50 % plus petit que SC |
| Mécanisme de couplage | Pousser-tirer | Basé sur un verrou- |
| Densité des ports | 24 ports/1U | 48 ports/1U |
Spécifications de performances
| Mesure de performances | Connecteur SC | Connecteur LC |
|---|---|---|
| Perte d'insertion | Inférieur ou égal à 0,3 dB typique | Inférieur ou égal à 0,2 dB typique |
| Perte de retour | UPC supérieur ou égal à 50 dB, APC supérieur ou égal à 60 dB | UPC supérieur ou égal à 50 dB, APC supérieur ou égal à 60 dB |
| Durabilité | Supérieur ou égal à 500 cycles d'accouplement | Supérieur ou égal à 500 cycles d'accouplement |
| Conformité aux normes | CEI 61754-4 | CEI 61754-20 |
Scénarios d'application pour les connecteurs SC et LC
Cas d'utilisation idéaux pour les connecteurs SC
Les connecteurs SC excellent dans les environnements suivants :
Réseaux d'entreprise: Convient aux interconnexions de routeurs et de commutateurs.
LAN et SAN: Parfait pour les réseaux locaux (LAN) et les réseaux de stockage (SAN).
FTTH : Couramment utilisé dans les connexions fibre-vers-les-domestiques (FTTH) et les terminaux de réseau optique (ONT).
Applications industrielles: Idéal pour les environnements présentant des fluctuations de température et de vibrations, nécessitant une protection physique robuste.
Applications optimales pour les connecteurs LC
Les connecteurs LC sont préférés pour :
Centres de données : Excellent pour les panneaux de brassage-haute densité et les interconnexions de serveurs.
Télécommunications: Largement utilisé dans les équipements de bureau central et les stations de base cellulaires.
Réseaux-haut débit: Convient pour Ethernet 10G/40G/100G.
Fibre-vers-le-ordinateur de bureau (FTTD): Idéal pour la connectivité de l'espace de travail où l'efficacité de l'espace est essentielle.
Analyse des performances et de la fiabilité
Caractéristiques de la perte d'insertion
Le connecteur LC offre des performances de perte d'insertion légèrement meilleures (inférieures ou égales à 0,2 dB par rapport à inférieures ou égales à 0,3 dB pour les connecteurs SC). Cette différence est particulièrement significative dans les systèmes de transmission à haute-vitesse et longue distance-, tels que l'Ethernet 10G/40G, où même de petites variations de perte d'insertion peuvent avoir un impact sur l'intégrité du signal.
Performances de perte de retour
Les connecteurs LC et SC offrent d'excellentes performances de perte de réflexion, garantissant une réflexion minimale du signal. Cette caractéristique est cruciale pour les communications de données-à haut débit et les systèmes de transmission vidéo RF.
Durabilité environnementale
Performance du cycle d'accouplement : Les connecteurs LC et SC résistent à 500 cycles d'accouplement supérieurs ou égaux, les connecteurs SC de qualité industrielle-capables de dépasser 1 000 cycles dans des environnements exigeants.
Considérations environnementales : Les connecteurs LC fonctionnent généralement mieux dans les environnements-à fortes vibrations, tandis que les connecteurs SC offrent une protection physique supérieure dans les environnements industriels.
Considérations relatives aux coûts et coût total de possession
Investissement initial
Connecteurs SC: Les connecteurs SC ont généralement un coût initial inférieur en raison de processus de fabrication plus simples et d'une infrastructure de production établie.
Connecteurs LC: Les connecteurs LC coûtent souvent 10 à 20 % de plus en raison de la précision requise pour les composants plus petits et les mécanismes de verrouillage plus complexes.
Coût total de possession (TCO)
Connecteurs LCoffrent une meilleure valeur à long terme-dans les applications à haute-densité :
Efficacité spatiale: Les connecteurs LC permettent de doubler la densité de ports des connecteurs SC, réduisant ainsi le besoin d'espace rack supplémentaire.
Entretien: Les connecteurs LC sont souvent plus fiables dans les environnements nécessitant une reconfiguration fréquente, tels que les centres de données.
Lignes directrices de sélection : choisir entre LC et SC
Quand choisir les connecteurs SC
Budget-Projets limités : Les connecteurs SC constituent un choix plus rentable-pour les projets à budget limité-.
Environnements industriels: Pour les applications nécessitant une protection physique robuste dans des environnements difficiles.
Infrastructure SC existante : lors du maintien de la cohérence avec les systèmes basés sur SC-existants.
Quand choisir les connecteurs LC
Applications à haute-densité : Les connecteurs LC sont idéaux pour les centres de données et les panneaux de brassage haute-densité.
Installations à l'épreuve du temps : idéal pour les réseaux qui doivent prendre en charge la transmission à haut débit-et leur expansion future.
Réseaux-haut débit : Pour les applications Ethernet 10G/40G/100G et les déploiements fibre-vers-le-ordinateur de bureau (FTTD).
Tendances futures et orientation de l’industrie
Miniaturisation
Avec l'essor des réseaux-à haut débit et les contraintes d'espace dans les centres de données, les connecteurs LC gagnent des parts de marché en raison de leur taille réduite et de leur densité de ports supérieure.
Exigences de performances
À mesure que les vitesses des réseaux augmentent, la demande de connecteurs présentant une faible perte d'insertion et des performances de perte de retour élevées continuera de croître. Les connecteurs LC, avec leurs spécifications supérieures de perte d'insertion, sont prêts à répondre à ces demandes dans les futurs réseaux à haut débit.
Convergence des coûts
Les améliorations de fabrication réduisent les différences de prix entre les connecteurs LC et SC, ce qui rend les connecteurs LC de plus en plus rentables-pour les applications-haute densité.
Conclusion
Les connecteurs LC et SC offrent des solutions fiables et hautes-performances pour les réseaux à fibre optique. Le choix entre eux dépend des exigences spécifiques du réseau :
Choisissez les connecteurs LCpour les centres de données, les-applications haute densité et les installations où l'efficacité de l'espace et les performances sont essentielles.
Choisissez les connecteurs SCpour les projets- soucieux de leur budget, les environnements industriels et les applications où la robustesse et la compatibilité de l'infrastructure existante sont essentielles.
Alors que les vitesses de mise en réseau continuent d'augmenter et que l'espace devient une priorité, les connecteurs LC devraient dominer les installations futures. Cependant, les connecteurs SC resteront pertinents pour certaines applications où leurs avantages physiques correspondent aux besoins spécifiques du projet.
FAQ (Foire aux questions)
Q1: Quelle est la différence entre les connecteurs LC et SC en termes de coût ?
A1 : Les connecteurs SC sont généralement plus rentables-en raison de processus de fabrication plus simples, tandis que les connecteurs LC coûtent généralement 10 à 20 % de plus en raison de leur taille plus petite et de leurs mécanismes de verrouillage complexes.
Q2: Quel connecteur fibre est le plus adapté à l'Ethernet 100G ?
A2 : Les connecteurs LC sont préférés pour les réseaux-haut débit tels que l'Ethernet 100 G en raison de leur faible perte d'insertion et de leurs capacités de densité de ports élevée.
Q3: Les connecteurs SC peuvent-ils être utilisés dans les centres de données ?
A3 : Oui, les connecteurs SC peuvent être utilisés dans les centres de données, mais les connecteurs LC sont souvent préférés en raison de leur densité de ports plus élevée et de leur efficacité spatiale dans les environnements-haute densité.
