À mesure que les efforts visant à déployer efficacement des-réseaux de fibre optique à plus haute densité dans les centres de données et les réseaux à haut débit-se multiplient, le besoin decâbles à fibres optiques à-densité plus élevéeaugmente rapidement. LeMPO (multi-fibre Push-On)Le connecteur est la technologie clé développée pour répondre à ces demandes. Dans cet article, nous examinerons la structure, les types, les utilisations et les différences entreMPOetMTPescroquernecteurs pour donner une compréhension claire de cette solution de fibre haute-densité.
Qu'est-ce qu'un connecteur MPO ?

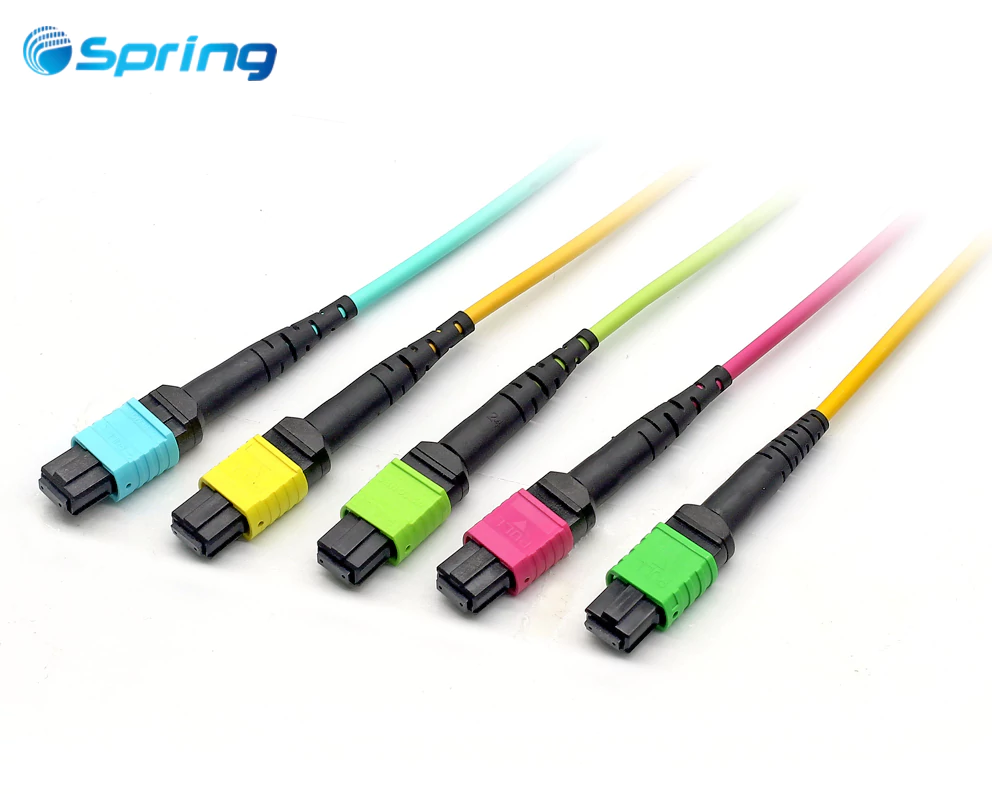

LeMPO (multi-fibre Push-On)Le connecteur est un connecteur de type multi-fibres push-fibres qui alimente plusieurs fibres dans un réseau linéaire dans une seule virole. Cela permet une terminaison efficace decâbles plats multi-fibresdans les applications intérieures à haute-densité.
LeConnecteur MPOs'est imposé comme l'interface de connecteur standard pour les câbles principaux à haute-densité et est largement utilisé danspanneaux de brassage, serveurs, commutateurs, et d'autres équipements. Un seulConnecteur MPOpeut remplacer beaucoupCSouConnecteurs LCet porte des densités de fibres jusqu'à 12 fois supérieures dans la même zone. Cela permet d'économiser beaucoup d'espace et de simplifier le processus d'installation.
Connecteurs MPOont été normalisés par des normes internationales telles queCEI-61754-7et la norme américaineTIA 604-5pour garantir l’interopérabilité et la fiabilité.
Structure et types de connecteurs MPO
La structure duConnecteur MPOse compose d'un boîtier en plastique rectangulaire moulé intégrant un système mécanique de « clavette » pour l'alignement et l'orientation de la position des fibres. Lorsque le détrompage est "vers le haut", la fibre 1 se trouvera sur le côté gauche du connecteur. Le connecteur a unsystème de verrouillage push-pullqui produit un « clic » pour assurer une connexion d'accouplement rapide et fiable.
Connecteurs MPOsont disponibles dans les densités de fibres suivantes :
8 fibres, 12 fibres, 24 fibres, 32 fibres, 48 fibreset une haute-densité spéciale60 fibreset72 fibresconfigurations.
Les connecteurs les plus généralement utilisés sont les12 fibreset24 fibresconnecteurs :
MPO-12: Le premier connecteur largement utilisé danscentres de données.
MPO-24: La solution parfaite pour40G(avec 8 fibres) et100G(avec 24 fibres).
Notez que le12 fibresetConnecteurs MPO 24 fibresviennent dans la même taille de coque, mais leConnecteur 24 fibresintègre une deuxième rangée de 12 fibres. De même, leFibre MPO 48et72 connecteurs fibreont respectivement 4 et 6 rangées de fibres.
Connecteur mâle MPO: L'une des idées les plus fondamentales derrière la conception MPO.Connecteurs mâlessont fournis avecbroches d'alignement en acier inoxydable, alors queconnecteurs femellessont sans épingles. TousPorts de périphérique MPOsont des hommes ; par conséquent, leCâbles de brassage MPOsont des femmes. Cette conception permet un bon alignement et aide à prévenir les dommages aux fibres.
Comparaison approfondie : connecteurs MPO et MTP
Bien que le terme « MPO » soit souvent utilisé de manière interchangeable avec le terme « MTP », il est essentiel de connaître les différences de signification. Le termeMTPest un nom commercial deConec américain, et est l'abréviation de connecteurs « Multi-fiber Termination Push On ».Connecteurs MTPprésentent plusieurs avantages de conception qui sont exclusifs :
· Virole flottanteassure un meilleur alignement et des performances sous charge.
·Goupilles de guidage ovalesaider à aligner et assurer la durabilité.
·Boîtier amovibleassure des changements de genre faciles sur le terrain et un polissage de la virole.
·Conception de ressort amélioréefacilite la gestion de l'espacement des fibres.
·Clips à broches métalliques et ressorts de centrageaider à prévenir la perte de broches et les dommages aux fibres.
·TousConnecteurs MTPsont conformes àMPOmais pas tousConnecteurs MPOpeut revendiquer les-fonctionnalités haut de gamme deMTP.
Gestion de la polarité MPO
Dans les systèmes à fibre optique,polaritéassure des connexions appropriées des fibres optiques entre l’émetteur et le récepteur. En raison de la forte densité deConnecteurs MPO, la gestion de la polarité est rendue plus difficile, employant principalement trois styles différents de gestion de la polarité :
·Type A (direct-traversant): La fibre 1 en position 1 se connecte à la fibre 1 au niveau du connecteur qui lui est adjacent. Le sens de saisie entre les deux connecteurs est différent.
·Type B (inversé): La fibre 1 en position 1 se connecte à la fibre 12 au niveau du connecteur qui lui est adjacent (enMPO-12). Le sens de saisie entre les deux connecteurs est le même. Utilisé principalement dans les architectures nécessitant40G/100G.
·Type C (paire inversé): La fibre 1 se connecte à la position 2, la fibre 2 se connecte à la position 1. Chaque paire de fibres est inversée indépendamment. Utilisé principalement dans les architectures nécessitant1G/10G.
Mécanisme d’alignement MPO et considérations en matière de performances
Connecteurs MPOmaintenir des tolérances étroites grâce à l’utilisation de deux broches d’alignement en acier inoxydable. Cependant, cette méthode ne permet pas d'aligner simultanément une pluralité de fibres, car la séparation des bords des fibres augmentera le décalage dans la direction latérale et risquera une accumulation de tolérance combinatoire-.
Principaux facteursqui affectent les performances deConnecteurs MPO:
·L'inadéquation deformes géométriques de fibres.
·Réflexion de Fresnelen raison de trous d'air ou de contamination.
·Désalignementen raison des tolérances de fabrication.
·Dans les applications nécessitant une grande densité, un faible-budget de perte et des-performances haut de gamme,Équipement de test spécialisé MPOdoit être utilisé pour obtenir des performances maximales.
Normes de certification des connecteurs MPO
Fabricants de connecteurs MPOdoit se conformer à des protocoles stricts d’interopérabilité :
CEI 61754-7(Norme internationale).
EIA/TIA-604-5(FOCIS 5, norme américaine).
Ces spécifications décrivent les caractéristiques physiques du connecteur, y compris les dimensions des broches et des trous de guidage des interfaces femelle et mâle. De plus, leConnecteurs MPOdoit respecter les paramètres établis dansCEI PAS 61755-3-31pour la géométrie de la face d'extrémité de la fibre, y compris l'angle de polissage, la hauteur de projection des fibres et la différence maximale de hauteur des fibres.
Applications pratiques des connecteurs MPO
Applications de base du centre de données
Connecteurs MPO, à l'aide de-câbles de base plug-and-play pré-terminés-, fournissez des connexions haute-densité entre les équipements actifs. Par rapport àcâbles duplex, Câbles principaux MPOoccupent moins d'espace, simplifiant la gestion des câbles et accélérant le processus de déploiement.
Applications de fibres parallèles
MPOest l'interface standard de facto pour les applications à fibres parallèles, qui transmettent et reçoivent des informations simultanément sur plusieurs fibres :
·40 Gbit/set100 Gbit/sapplications fibre multimode (40GBASE-SR4et100 GBASE-SR4).
·200 Gbit/set400 Gbit/sapplications utilisantMPO à 8 fibresfonctionnant avec 4 fibres émettrices et 4 fibres réceptrices.
·Applications à 800 Gbit/sutiliserMPO 16 fibresavec 8 fibres émettant et 8 recevant, réalisant100 Gbit/staux de transmission.
·Futures applications 1,6 Tbpsutilisera des configurations avancées deMPO.
Applications de branchement
Câbles de dérivation, terminés à une extrémité par unConnecteur MPOet l'autre avecconnecteurs duplex, permettez aux ports de commutateur-haute vitesse de basculer vers plusieurs ports de commutateur ou de serveur-à vitesse inférieure. Par exemple, unInterface MPO à 8 fibressur unPort de commutation 100 Gbit/speut se connecter à quatreServeurs 25 Gbit/s.
Conclusion
Connecteurs MPOsont devenus un composant indispensable des réseaux de fibre optique à haute-densité. Leur excellente efficacité spatiale, leurs options de configuration flexibles et leurs performances fiables les rendent cruciaux dans de nombreux secteurs, decentres de donnéesaux environnements informatiques-haute vitesse. Comprendre les types deConnecteurs MPO, gestion de la polarité, et les distinctions entreMPOetConnecteurs MTPest essentiel pour concevoir et déployer une infrastructure fibre optique efficace.
À mesure que les vitesses du réseau évoluent vers400G, 800G, et des tarifs encore plus élevés,Technologie MPOcontinuera d'évoluer, fournissant une base solide pour les réseaux fibre-de nouvelle génération. Sélection du appropriéSolution MPOvous aidera à optimiserutilisation de l'espaceetcoût total de possessiontout en conservant des performances élevées.
