Présentation du guide sur le câblage à fibre optique haute densité MPO/MTP
Dans le monde en évolution rapide des centres de données, où les charges de travail basées sur l'IA-, les extensions du cloud et les services hyperscale poussent les demandes de bande passante vers de nouveaux sommets, des solutions de câblage efficaces sont plus essentielles que jamais. Selon des rapports récents sur le marché, le marché mondial du câblage des centres de données devrait passer de 7,7 milliards de dollars en 2025 à 18,1 milliards de dollars d'ici 2035, avec un TCAC de 8,9 %. De même, le marché des connecteurs de fibre optique MPO devrait passer d’environ 2,1 milliards USD en 2024 à 3,2 milliards USD d’ici 2030, avec un TCAC de 6,5 %. Cette augmentation souligne la nécessité de systèmes de fibre optique à haute densité-comme MPO/MTP pour gérer efficacement les déploiements Ethernet 40 G, 100 G et au-delà.. 012futuremarketinsights.com Strategicmarketresearch.com
Le câblage MPO/MTP est devenu la norme-de référence pour les centres de données modernes, offrant une densité, une évolutivité et une facilité de migration inégalées. Les systèmes de câblage MPO étant le choix préféré pour l'Ethernet 40G/100G, de nombreux utilisateurs sont passés des solutions traditionnelles à fibre monocanal-aux solutions de câblage MPO multi-cœur et multi-canal haute-densité. Ce guide explique pourquoi il est essentiel, comment il fonctionne et présente les bonnes pratiques de mise en œuvre-pour aider les ingénieurs réseau et les opérateurs de centres de données à optimiser leur infrastructure pour l'avenir. Une compréhension complète des caractéristiques et de la structure des systèmes plug-and-play MPO-and-aide les utilisateurs à sélectionner les produits de câblage les plus adaptés, rendant la conception et la planification initiales, ainsi que les futures mises à niveau vers 100 G, plus flexibles. Cela améliore l’efficacité des centres de données et crée une plus grande valeur pour l’utilisateur.
Pourquoi le câblage à fibre optique haute densité MPO/MTP- domine ?
Les configurations de fibre duplex traditionnelles ne parviennent pas à évoluer jusqu'à 40G et des vitesses supérieures, en particulier avec un espace rack limité. Les systèmes MPO/MTP résolvent ce problème en regroupant plusieurs fibres dans un seul connecteur, prenant en charge l'optique parallèle pour les liaisons à haut débit-.
Les principaux avantages comprennent :
Densité plus élevée: Jusqu'à 72 fibres dans un seul connecteur, maximisant l'efficacité de l'unité de rack.
Déploiement plus rapide : Les composants pré-terminés réduisent le temps d'installation jusqu'à 75 % par rapport à l'épissage sur site.
Mises à niveau transparentes: Transitions faciles de 40G à 100G ou 400G sans révisions majeures.
Les prévisions du secteur mettent en évidence une croissance explosive des composants de fibre optique, avec un marché atteignant 36,69 milliards de dollars en 2025 et 58,65 milliards de dollars d'ici 2030. Pour les centres de données gérant le Big Data et l'IA, MPO/MTP n'est pas seulement une mise à niveau -c'est une nécessité. rechercheetmarchés.com
Pour visualiser le connecteur, voici un schéma détaillé d'une interface MPO/MTP utilisée dans les configurations 40G :
MTP Type A vs Type B : Guide complet de polarité et de conception de fibre
Décomposer l'architecture MPO/MTP Plug-and-Play
À la base, un système MPO/MTP comprend :
Câbles de tronc : Segments de base pré-terminés pour les exécutions principales.
Cordons de brassage: Connecteurs courts pour la liaison des appareils.
Panneaux de brassage à fibre optique/ODF: Pour une intégration et une gestion facile de la polarité.
Câbles de dérivation : Passer de MPO à LC pour les environnements à vitesse mixte-.
Ces éléments-testés en usine minimisent les erreurs et garantissent une faible perte d'insertion (généralement<0.35 dB per connector). For more on standards, refer to IEEE 802.3 for Ethernet specifications or TIA-568 for cabling guidelines.
Dans les centres de données, pour les liaisons principales à courte distance-, les utilisateurs adoptent généralement des solutions de câbles à fibre optique OM3/OM4 40G MPO-MPO pré-haute densité. Le schéma de câblage 40G MPO peut répondre aux besoins actuels et futurs de croissance de la bande passante pendant plusieurs années et fournit une redondance pour les mises à niveau, ce qui en fait une solution idéale-rentable.
Optimisation de l'Ethernet 40G avec le câblage MPO/MTP
Pour les déploiements 40G, les modules QSFP+ utilisent généralement des connecteurs MPO à 12-fibres, bien que seules 8 fibres soient actives (4Tx/4Rx). Les fibres supplémentaires ? Ils sont souvent réservés à la pérennité. Lorsqu'un connecteur MPO à 12 fibres est connecté à un module optique QSFP, seuls 8 canaux sont utilisés pour la transmission du signal.
Cependant, la question se pose : les 4 canaux du milieu seront-ils gaspillés ? Il s'agit d'un problème-lié au coût-, que les quatre canaux du milieu soient réservés en tant que pièces de rechange ou laissés inutilisés. Il n’existe actuellement aucune réponse standard. En tant que fabricant flexible et complet, Spring Optical propose deux options aux utilisateurs, leur permettant de choisir en fonction de leurs besoins et augmentant la flexibilité de la conception des schémas.
Deux stratégies clés pour le câblage MPO 40G
1. Câble à 8 fibres avec MPO à 12 fibres : Rentable-pour les liens directs, réduisant le volume de matériel. Idéal pour les configurations soucieuses de leur budget-mais limite la reconfiguration. (MPO à 12 fibres terminé par un câble à 8 fibres, où les 4 canaux centraux du connecteur MPO sont inutilisés, ce qui permet d'obtenir de meilleurs avantages économiques pour les connexions d'appareils 40G.)
2. Câble complet à 12 fibres et MPO: Maximise l’utilisation et la flexibilité, parfait pour les couches de base. Coût légèrement plus élevé mais meilleur pour l’évolutivité. (MPO à 12 fibres terminé par un câble à 12 fibres, où les 4 canaux centraux du connecteur MPO restent utilisables, adapté au câblage de base pour améliorer la densité d'utilisation.)
Le choix du cordon de raccordement/tronc MPO dépend des exigences du système de l'utilisateur et des conditions d'utilisation ; les deux systèmes ont leurs avantages et leurs inconvénients. Spring Optical peut fournir des conseils professionnels basés sur la conception du système de l'utilisateur pour l'aider à sélectionner le schéma approprié.
Choisissez en fonction de vos besoins -les interconnexions directes privilégient l'option à 8 fibres, tandis que le câblage structuré bénéficie de l'option à 12 fibres.
Voici un exemple de cordon de brassage fibre MPO typique :
Guide de sélection des cordons de brassage fibre MPO – Câblage haute-densité
Architectures de transmission 40G courantes
Ci-dessous, nous partageons deux schémas de transmission couramment utilisés pour le déploiement de l'Ethernet 40G :
1. Diriger MPO-vers-MPO pour 40 G
Si les utilisateurs envisagent d'interconnecter directement les périphériques réseau 40G et d'assurer la compatibilité pour les futures mises à niveau vers les réseaux 100G, ils peuvent utiliser des connecteurs MPO à 12 fibres via des modules optiques QSFP pour les connexions des périphériques. Reportez-vous au schéma de câblage suivant :
Module QSFP 40G<->Cordon de brassage MPO<->Adaptateur<->Tronc MPO<->Adaptateur<->Cordon de brassage MPO<->Module QSFP 40G
Description clé du produit : Cordon de brassage MPO 40G, 12-fibre MPO (femelle) – 12-fibre MPO (femelle), câble à 8 fibres, OM3, polarité B, clé à clé, colonne montante, faible perte, sans languette de traction, 10 mètres.
Exemple de configuration : 12-fibre MPO femelle (polarité B), câble OM3 pour des performances à faible perte.
2. 40Répartition G à 10G
Si le 40G n'est utilisé que comme dorsale alors que les applications réelles sont à 10G, des schémas MPO -and-plug-and-play peuvent toujours être utilisés, facilitant un déploiement rapide lors des futures mises à niveau et réduisant les coûts de mise à niveau. Il existe plusieurs méthodes de câblage ; reportez-vous aux deux schémas recommandés suivants :
R : Utilisez le cordon de brassage MPO Fanout pour la conversion de 40G à 10G, avec l'avantage de réduire les points de perte.
Module QSFP 40G<->Cordon de brassage MPO<->Adaptateur<->Tronc MPO<->Adaptateur<->Cordon de brassage MPO-LC Fanout<->Module SFP+ 10G
Description clé du produit : Cordon de brassage MPO-LC Fanout, MPO 12 fibres (femelle) – LC/PC, 4 paires LC duplex, câble à 8 fibres, OM3, colonne montante, faible perte, sans languette de traction, 10 mètres.
B : Utilisez le module de cassette MPO-LC pour la conversion de 40 G à 10 G, avec l'avantage d'augmenter la flexibilité du câblage.
Module QSFP 40G<->Cordon de brassage MPO<->Adaptateur<->Tronc MPO<->MPO-Module de cassette LC<->Cordon de brassage duplex LC<->Module SFP+ 10G
Description clé du produit : Module de cassette à fibre optique MPO-LC, pré-chargé avec MPO à 12 fibres (mâle) – Cordon de brassage à sortance directe LC, OM3, largeur 120 mm, panneau adaptateur LC à 12 ports, faible perte.
Les exemples ci-dessus sont uniquement à titre de référence. Pour les opérations réelles et la sélection des produits, il est recommandé de consulter le fabricant du câblage avant l'achat.
Pour la migration vers le 100G, pensez aux architectures qui réutilisent les fibres existantes. Les données du marché montrent que la demande de câbles à fibres multimodes devrait atteindre 12,11 milliards de dollars en 2029.

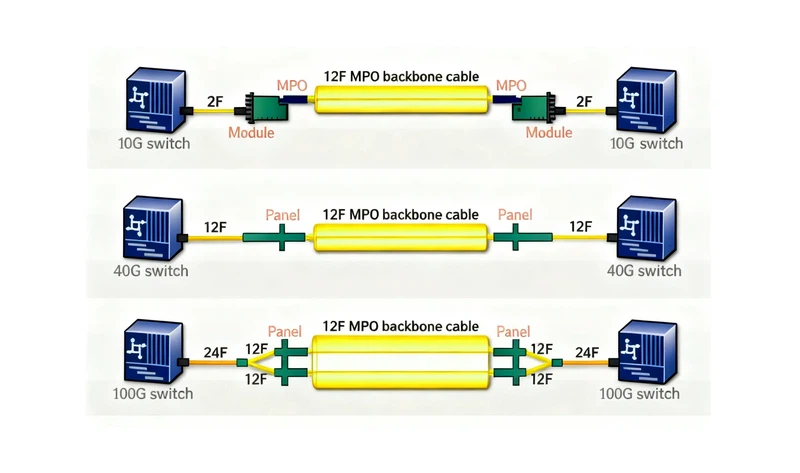

Visualisez une configuration de migration de 40 G vers 100 G :
Maximiser le retour sur investissement grâce à la planification stratégique MPO/MTP
Au-delà de la bande passante, MPO/MTP réduit les coûts de main-d'œuvre, accélère les déploiements et facilite les mises à niveau-, réduisant ainsi les dépenses d'exploitation à long terme-de 30-50 %. Avec l’augmentation de la demande mondiale de fibre optique due à la 5G et aux centres de données, investir dans des solutions personnalisables de haute qualité s’avère payant. L'utilisation de MPO peut aider les utilisateurs à bénéficier de meilleurs avantages en matière de déploiement à un coût minime.
Conseils pour réussir :
Évaluez la polarité (A, B, C) dès le début pour éviter les décalages.
Utilisez des connecteurs à faible-perte pour des portées étendues.
Prévoyez du 400G : assurez la compatibilité multimode OM4/OM5.
Pour obtenir des informations d’experts, explorez les ressources de fabricants comme Corning ou CommScope.
Les produits préconnectorisés à fibre optique de Shenzhen Spring Optical couvrent les systèmes de câblage 1G/10G/40G/100G, combinés à des services de personnalisation flexibles, répondant pleinement aux exigences strictes des clients en matière de systèmes de câblage. En plus de fournir des produits de câblage de haute-qualité pour répondre aux exigences des utilisateurs en matière de réseaux 40G/100G, Spring Optical fournit également les services d'assistance technique les plus appropriés. Tout en améliorant l'efficacité du déploiement du réseau et en réduisant les coûts pour les utilisateurs, il fournit également une assurance complète quant à la stabilité du système réseau. Chaque produit de câblage a ses atouts, et une sélection appropriée permet de libérer de plus grands avantages du réseau.
Conclusion
Alors que les centres de données se préparent pour 2025 et au-delà, le câblage haute densité MPO/MTP-se distingue par son efficacité et sa préparation pour l'avenir-. En adoptant ces stratégies, vous pouvez obtenir une densité plus élevée, des coûts réduits et une évolutivité transparente. 40G Ethernet est entré dans la phase de déploiement à grande échelle-. Une sélection appropriée des produits de câblage peut rendre le déploiement de l'ensemble de l'infrastructure réseau plus flexible et optimiser efficacement les performances des équipements.
