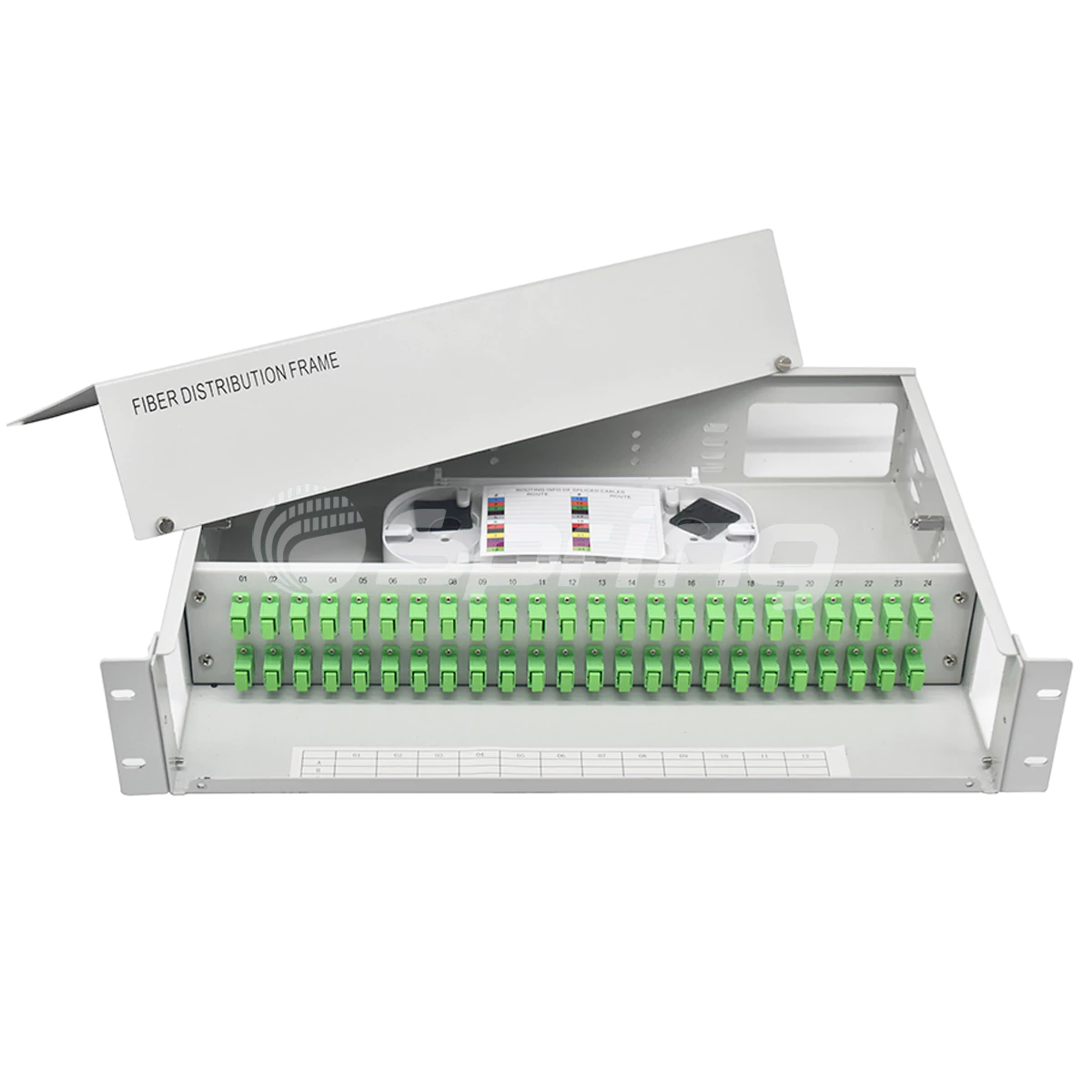

1. Présentation du produit - Panneau de brassage à fibre optique monté en rack
LePanneau de brassage optique à fibre optique à montage en rack à ressortest une solution de distribution optique modulaire haute-performance conçue pourterminaison, épissage et raccordement des fibresdans les réseaux de télécommunications modernes.
Disponible enConfigurations 1U, 2U, 3U et 4U, le panneau prend en charge des capacités de fibre de12 à 144 cœurs, fournissant une plate-forme flexible et-efficace en termes d'espace pour la gestion structurée de la fibre.
Construit à partir de-acier laminé à froid ou alliage d'aluminiumavecrevêtement en poudre électrostatique, ce panneau de brassage à fibre optique monté en rack garantit une qualité supérieuredurabilité, résistance à la corrosionet une fiabilité à long terme-dans des environnements exigeants.
C'est idéal pourRéseaux FTTH, centres de données, bureaux centraux et systèmes LAN, offrant une gestion des câbles structurée qui répondNormes internationales CEI et Telcordia.
2. Principales caractéristiques de conception du panneau de brassage à fibre optique monté en rack
Conception modulaire de montage en rack 19 pouces– Conforme àNormes ETSI et EIApour une intégration universelle en rack.
Système de plateaux coulissants ou articulés– Fournit un accès pratique pour l’épissage, l’inspection et la maintenance sans perturber les connexions actives.
Système de gestion de fibre intégré– Maintient un niveau optimalrayon de courbureet un routage de fibre organisé pour protéger les performances optiques.
Plaque d'adaptation universelle– Compatible avecAdaptateurs SC, LC, FC et ST, configurations simplex et duplex.
Options pré-Résiliées disponibles– Les pigtails et adaptateurs-installés en usine simplifient le déploiement sur le terrain.
Mécanisme de verrouillage ergonomique– Le système de verrouillage à bouton-poussoir-ou à vis-à l'avant garantit un fonctionnement sécurisé.
Compact et léger– Optimisé pourenvironnements de rack à haute-densité.
Flexibilité intérieure/extérieure- FacultatifBoîtiers classés IP-disponible pour les applications difficiles ou extérieures.
3. Applications des panneaux de brassage à fibre optique montés en rack
Le panneau de brassage fibre optique à montage en rack Spring Optical est idéal pour plusieurs scénarios de déploiement, notamment :
Bureau central etréseaux de télécommunication
Armoires de distribution optique FTTH / FTTx
Centres de données et salles de serveursnécessitant une connectivité fibre-haute densité
Réseaux d'accès CATV et haut débit
Interconnexions optiques-et terminaisons d'appareils actifs
Ces panneaux garantissent des informations fiables, structurées et faciles à-à-maintenirinfrastructure de fibre optiquepour les réseaux d'entreprise et d'opérateur-.
4. Spécifications techniques - Panneau de brassage à fibre optique monté en rack
| Paramètre | Unité | 1U | 2U | 3U | 4U |
|---|---|---|---|---|---|
| Capacité de la fibre | Cœur | Inférieur ou égal à 24 | Inférieur ou égal à 48 | Inférieur ou égal à 96 | Inférieur ou égal à 144 |
| Nombre de plateaux d'épissure | PC | 1 | 2 | 4 | 6 |
| Type d'adaptateur | SC, LC, FC, ST | SC, LC, FC, ST | SC, LC, FC, ST | SC, LC, FC, ST | |
| Hauteur | 1U | 2U | 3U | 4U | |
| Largeur | mm | 482 | 482 | 482 | 482 |
| Profondeur | mm | 305 | 305 | 305 | 305 |
| Matériel | Acier laminé à froid/Aluminium | ||||
| Finition de surface | Revêtement en poudre électrostatique | ||||
| Type de montage | Montage en rack 19" | ||||
| Température de fonctionnement | degré | −40 ~ +70 | |||
| Humidité relative | % | Inférieur ou égal à 95 (sans-condensation) |
5. Performances optiques et fiabilité
| Paramètre | Valeur typique | Référence standard |
|---|---|---|
| Perte d'insertion | Inférieur ou égal à 0,3 dB (SC/APC) | GR-326 / CEI 61300 |
| Perte de retour | Supérieur ou égal à 60 dB (APC) | GR-326 |
| Rétention des câbles | Supérieur ou égal à 100 N | Telcordia GR-20 |
| Indice de protection | IP20 (standard) / IP65 en option | CEI 60529 |
| Durabilité | 500 cycles d'accouplement | CEI 61753-1 |
Chaque panneau de brassage à fibre optique monté en rack esttesté en usinepour garantir des performances optiques constantes, répondantTelcordia GR-326etCEI 61753normes de fiabilité mécanique et environnementale.
6. Caractéristiques et avantages - Panneau de brassage à fibre optique à montage en rack optique à ressort
Haute stabilité optique :Faible perte d'insertion et perte de retour stable sous des variations de température et mécaniques.
-Fonctionnement convivial :Le plateau coulissant permet un épissage et un acheminement des fibres pratiques, améliorant ainsi l'efficacité de la maintenance sur le terrain.
Configuration flexible :Prend en charge les adaptateurs SC, LC, FC, ST, les-pigtails pré-terminés ou les modules MPO.
Protection améliorée des câbles :Le routage de la fibre garantitRayon de courbure supérieur ou égal à 30 mm, préservant l'intégrité de la fibre.
Options personnalisables :Étiquetage facultatif, marquage en sérigraphie- et variations de couleurs.
Conformité aux normes mondiales :Certifié àCEI 61753, GR-326, GR-20, RoHS et REACH.
7. Informations de commande
| Type de montage | Capacité de la fibre | Type d'adaptateur |
|---|---|---|
| Montage en rack | 12 à 24 cœurs | SC/LC/FC/ST |
| Montage en rack | 36 à 48 cœurs | SC/LC/FC/ST |
| Montage en rack | 72 à 96 cœurs | SC/LC/FC/ST |
| Montage en rack | 120 à 144 cœurs | SC/LC/FC/ST |
Exemple:
Panneau de brassage fibre optique monté en rack – 48 cœurs – type adaptateur SC
8. Emballage et accessoires
| Description du produit | Taille du carton extérieur (cm) | Quantité/carton | Poids brut (kg) |
|---|---|---|---|
| Panneau 1U à 12 cœurs | 48 × 43 × 36 | 5 | 18.5 |
| Panneau 1U à 24 cœurs | 48 × 43 × 36 | 5 | 18.9 |
| Panneau 2U à 48 cœurs | 50 × 34 × 55 | 4 | 19.4 |
Accessoires standards :
Plateaux d'épissure,-manchons thermorétractables, pinces à fibre, vis et guide d'installation inclus.
9. Conformité et normes mondiales
CEI 61753 / CEI 61300- Performances et fiabilité de l'interconnexion optique
Telcordia GR-326 / GR-20- Normes relatives aux connecteurs et aux assemblages de câbles
TIA/EIA-568 / ISO/CEI 11801- Conformité du câblage structuré
RoHS/REACH- Sécurité environnementale et matérielle
