Champ d'application
Ce manuel d'installation va pour la fermeture d'épissage en fibre optique (ci-après abrégée en Fosc), comme guidage d'une installation appropriée.
La portée de l'application est: aérienne, souterraine, pipeline, trous de main. La température ambiante varie de -40 à 65 degrés.
Structure et configuration de base
2.1 Dimension et capacité
Dimension extérieure (hauteur x diamètre) | 288 mm × 178 mm |
Poids (à l'exclusion de la boîte extérieure) | 1800g—1910g |
Nombre de ports d'entrée \/ sortie | 4 pièces |
Diamètre du câble en fibre | Φ8mm-φ16 mm |
Capacité de FOSC | Bunchy: 4-48 (CORE) |
2.2 Composants principaux
Non. | Nom des composants | Quantité | Utilisation | Remarques |
1 | Couverture FOSC | 1 morceau | Protéger les épisodes de câbles de fibre dans son ensemble | Hauteur x diamètre |
2 | Plateau d'épissage en fibre optique (FOST) | Max. 4 plateaux (Bunchy) | Fixation du manchon de protection thermique à la chaleur et des fibres de maintien | Convient à: Bunchy: 4,6,8,12, (cœurs) |
3 | Plateau de tenue de fibres | 1 pièce | Tenant des fibres avec une couche de protection | |
4 | Base | 1 ensemble | Fixation de la structure interne et externe | |
5 | Cerceau en plastique | 1 ensemble | Fixation entre la couverture FOSC et la base | |
6 | Raccord de joint | 1 morceau | Scellement entre la couverture FOSC et la base | |
7 | Vanne d'essai de pression | 1 ensemble | Après l'injection de l'air, il est utilisé pour les tests de pression et les tests d'étanchéité | Configuration par exigence |
8 | Appareil de dérivation de la mise à la terre | 1 ensemble | Dériver des parties métalliques des câbles de fibres dans FOSC pour la connexion de la mise à la terre | Configuration par exigence |
2.3 Accessoires principaux et outils spéciaux
Non. | Nom des accessoires | Quantité | Utilisation | Remarques |
1 | Manche protectrice thermique | Protéger des épisses de fibres | Configuration par capacité | |
2 | Cravate en nylon | Fibre fibre avec une couche de protection | Configuration par capacité | |
3 | Fil de mise à la terre | 1 morceau | Mettre entre les dispositifs de mise à la terre | Pour passer selon les exigences réelles |
4 | Tissu abrasif | 1 morceau | Gratter les câbles de fibres | |
5 | Papier d'étiquetage | 1 morceau | Étiquetage des fibres | |
6 | Clé à baisse | 2 pièces | Installation et serrage de l'écrou du noyau renforcé et de l'écrou (plastique) de tube d'entrée \/ sortie | |
7 | Papier à mesurer | 1 morceau | Pour mesurer le périmètre, dont son diamètre est élargi avec du ruban adhésif | Pour mesurer le périmètre avec le papier de mesure correspondant |
8 | Ruban de sceller | 1 anneau | Diamètre d'élargissement du câble de fibre qui s'intègre avec un anneau de joint. | Configuration selon les spécifications |
9 | Ruban d'isolation | 1 anneau | Diamètre d'élargissement du câble de fibres pour une fixation facile | |
10 | Cerceau en métal | 1 ensemble | Pour le montage mural et les étreintes de poteau | |
11 | Tube de tampon | décidé par les clients | Hitchée aux fibres et fixée avec Fost, gérant le tampon. | Configuration par exigence |
12 | Dessicant | 1 sac | Mettez dans FOSC avant de sceller pour la dessiccation de l'air |

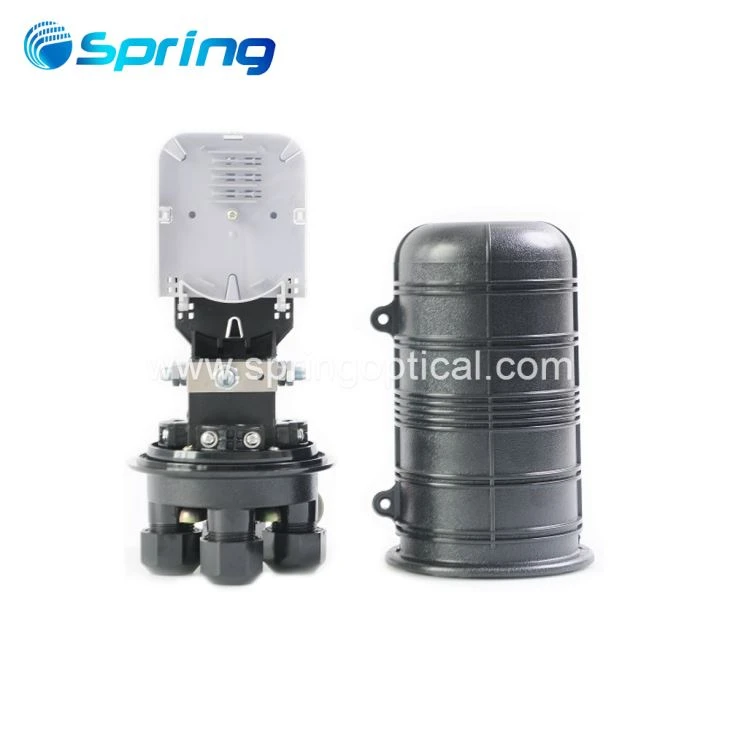

La communication optique à ressort est l'une des fabricants de boîtes et fournisseurs de fermeture et des fournisseurs avec une expérience riche en carroscoles Vertical \/ Dôme GJS-D013. Bienvenue pour acheter nos produits de haute qualité ou en gros de notre GJs-D013 Fiber Optical Vertical \/ Dome Splice Box en stock avec notre usine. De plus, un échantillon gratuit est également disponible si nécessaire.
